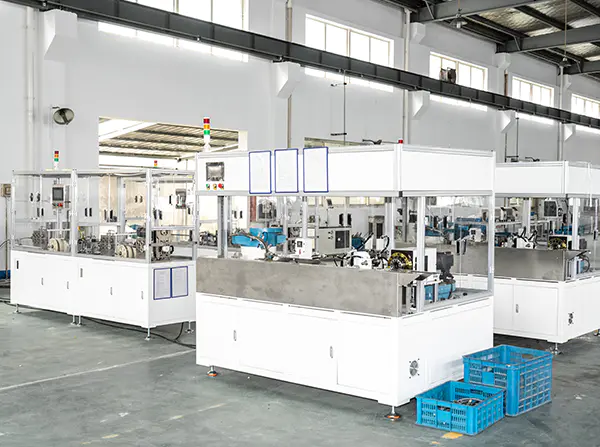

Advanced na Kagamitan
mga empleyado
Buwanang Produksyon (10000 metro)
Mga Kategorya ng Produkto
Diameter ng Pipe: DN12, DN14, DN18, DN21, DN22, Customized/Bespoke
Ang aming mga pakinabang
Sa mga industriya tulad ng industriyal na pagmamanupaktura, chemical engineering, at precision na mga instrumento, ang mga sealing hose ay mga pangunahing bahagi na tumitiyak sa ligtas na paghahatid ng media (mga gas, likido) at maiwasan ang pagtagas. Ang mga hindi kinakalawang na asero na bellow, kasama ang kanilang mga natatanging katangian ng metal at disenyo ng istruktura, ay naging isang mainam na pagpipilian para sa mga sitwasyong nangangailangan ng mataas na pagganap ng sealing. Mabisa nilang matutugunan ang mga limitasyon ng tradisyonal na goma o plastic na mga sealing hose sa mga tuntunin ng paglaban sa temperatura, paglaban sa presyon, at paglaban sa kaagnasan. Ang sumusunod ay nagpapaliwanag sa mga partikular na solusyon mula sa maraming dimensyon.
Pagkatugma sa pagitan ng Mga Pangunahing Kalamangan sa Pagganap at Mga Kinakailangan sa Pagse-sealing
Ang mga pangunahing pangangailangan ng sealing hoses ay zero leakage, paglaban sa media, adaptability sa mga pagbabago sa kapaligiran (temperatura at pressure fluctuations), at isang tiyak na antas ng kakayahang umangkop sa kompensasyon. Ang mga katangian ng hindi kinakalawang na asero sa ibaba ay maaaring tumpak na matugunan ang mga kinakailangang ito:
Napakahusay na Pagkakaaasahan sa Pagse-sealing: Pag-ampon ng isang integral na nabuong istraktura ng bellows na gawa sa hindi kinakalawang na asero (tulad ng mga grado 304 at 316), na sinamahan ng precision-machined na mga dulo ng koneksyon (tulad ng mga flanges at sinulid na mga interface), maaari itong makamit ang mahigpit na metal-to-metal sealing. Bilang kahalili, maaari nitong pahusayin ang epekto ng sealing sa pamamagitan ng pagtutugma sa mga gasket na lumalaban sa mataas na temperatura/lumalaban sa kaagnasan (tulad ng mga gasket ng PTFE). Mabisa nitong mapipigilan ang pagtagas ng mga gas at likido (kabilang ang corrosive media at mga high-temperature fluid), na may rate ng pagtagas na kasingbaba ng 1×10⁻⁹ Pa·m³/s o mas mababa.
Malawak na Saklaw ng Temperatura at Paglaban sa Presyon: Maaari itong gumana nang matatag sa loob ng hanay ng temperatura na -270 ℃ (ultra-mababang temperatura) hanggang 600 ℃ (mataas na temperatura), higit na lampas sa mga hose ng goma (karaniwan ay -40 ℃ hanggang 120 ℃). Kasabay nito, makakayanan nito ang matataas na presyon sa pagtatrabaho (maaaring umabot sa 1.6-10MPa ang mga nakasanayang detalye, at ang mga espesyal na naka-customize na modelo ay maaaring umabot ng mas mataas), na ginagawa itong angkop para sa mga selyadong koneksyon sa mga high-pressure na pipeline system.
Corrosion Resistance at Media Compatibility: Maaaring labanan ng 304 stainless steel ang erosion mula sa tubig, singaw, at mahinang acids at alkalis, habang ang 316 stainless steel ay maaaring makatiis ng malakas na corrosive media tulad ng seawater, chloride salts, at organic solvents. Iniiwasan nito ang pagkabigo sa sealing dulot ng pagtanda ng materyal o pagguho ng media, na ginagawa itong partikular na angkop para sa mga kinakaing unti-unting kapaligiran sa mga industriya tulad ng chemical engineering at mga parmasyutiko.
Flexible Compensation at Vibration Resistance: Ang annular corrugated structure ng bellows ay nagbibigay dito ng mahusay na axial, lateral, at angular compensation na kakayahan. Maaari itong sumipsip ng mga displacement na dulot ng thermal expansion at pag-urong ng mga pipeline, pag-vibrate ng kagamitan, o hindi pagkakapantay-pantay ng pag-install, binabawasan ang stress sa mga selyadong interface at binabawasan ang panganib ng pagtagas dahil sa matibay na koneksyon.
Structural Stability at Long Service Life: Ang metal na materyal ay hindi madaling tumanda at may paglaban sa pagkapagod. Mapapanatili nito ang integridad ng istruktura sa ilalim ng mga pangmatagalang alternating stress (tulad ng vibration at pagbabagu-bago ng presyon), na may buhay ng serbisyo na higit sa 10 taon, mas mahaba kaysa sa mga hose ng goma (karaniwan ay 1-3 taon).
Mga Karaniwang Sitwasyon sa Application
Bilang mga sealing hose, ang mga hindi kinakalawang na asero na bellow ay maaaring palitan ang mga tradisyonal na sealing hose upang malutas ang mga problema sa sealing sa iba't ibang mga sitwasyon:
Mga Selyadong Koneksyon sa Mga Pang-industriya na Pipeline
Ginagamit para sa mga selyadong koneksyon sa pagitan ng mga kagamitan gaya ng mga pump, valve, pressure vessel, at pipeline, lalo na angkop para sa mga pipeline system na nagdadala ng mataas na temperatura ng singaw, mainit na langis, at mga corrosive na likido, tulad ng pagse-sealing ng mga inlet/outlet pipe ng mga chemical reactor at flexible sealed na koneksyon ng mga steam pipeline sa mga power plant.
Sa mga pipeline ng mga kagamitang mababa ang temperatura gaya ng LNG at liquid nitrogen, magagamit ang mga ito bilang mga sealing hose upang makayanan ang napakababang temperatura at maiwasan ang pagtagas na dulot ng mababang temperatura na pagkasira.
Pagse-sealing ng Precision Instruments at Metro
Sa gas at liquid path system ng mga instrumentong pang-analytical (gaya ng mga gas chromatograph at mass spectrometer), magagamit ang mga ito bilang mga sealing hose para matiyak ang malinis na transmission at zero leakage ng carrier gas at sample, na tinitiyak ang katumpakan ng pagsusuri.
Sa mga dulo ng koneksyon ng mga kagamitan sa pagsukat (gaya ng mga flow meter at pressure gauge), binabawasan ng flexible sealing ang epekto ng vibration sa katumpakan ng pagsukat at pinipigilan ang medium leakage.
Pagtatak na Proteksyon ng Mechanical Equipment
Para sa pipeline sealing sa hydraulic at pneumatic system, lalo na para sa mga koneksyon ng mga gumagalaw na bahagi ng kagamitan (gaya ng oil cylinders at air cylinders), ang flexible compensation ng bellows ay maaaring sumipsip ng mga paggalaw ng displacement, na tinitiyak ang sealing habang iniiwasan ang pipeline wear.
Para sa sealing ng mga cooling water pipe at fuel pipe ng power equipment gaya ng mga makina at compressor, makakayanan ng mga ito ang mataas na temperatura at vibrations sa panahon ng pagpapatakbo ng kagamitan, na pumipigil sa pagtagas ng langis at tubig na magdulot ng mga pagkakamali.
Mga Kinakailangan sa Pagtatak sa Mga Espesyal na Kapaligiran
Sa marine engineering, ginagamit ang mga ito para sa mga selyadong koneksyon ng mga pipeline ng deck ng barko at kagamitan sa ilalim ng tubig, lumalaban sa kaagnasan ng tubig-dagat at panginginig ng katawan.
Sa industriya ng nuklear, ang mga sealing hose para sa radioactive medium transmission ay may radiation resistance at mataas na sealing na katangian upang matiyak ang kaligtasan.
Mga Pangunahing Puntos sa Pagpili at Mga Detalye ng Pag-install
1. Scientific Selection
Kalibre at Haba: Pumili ng mga kalibre tulad ng DN6-DN300 ayon sa mga kinakailangan sa daluyan ng daloy. Ang haba ay dapat matukoy batay sa kompensasyon sa pag-aalis ng pipeline, na may tiyak na nababaluktot na margin na nakalaan (karaniwan ay 10%-20% na mas mahaba kaysa sa matibay na haba ng koneksyon).
Presyon at Temperatura: Ayon sa presyon ng pagtatrabaho ng system (ang disenyo ng presyon ay dapat na ≥1.5 beses ang presyon ng trabaho) at hanay ng temperatura, pumili sa ibaba ng mga kaukulang antas ng presyon at materyales (tulad ng 310S hindi kinakalawang na asero ay ginustong para sa mataas na temperatura na mga kondisyon sa pagtatrabaho).
Mga Katamtamang Katangian: Para sa corrosive media, piliin ang 304, 316, o Hastelloy na materyales ayon sa medium composition (tulad ng chloride ion concentration). Kung kinakailangan, magsagawa ng inner wall coating (tulad ng PTFE coating) upang mapahusay ang corrosion resistance.
Paraan ng Koneksyon: Pumili ng mga form ng koneksyon tulad ng mga flanges (socket welding, butt welding), mga thread (NPT, G thread), at mabilis na mga connector ayon sa uri ng interface ng kagamitan, na tinitiyak na tumutugma ang sealing sa interface (tulad ng flange sealing surface ay dapat na tugma sa gasket material).
2. Mga Detalye ng Pag-install
Iwasan ang Over-bending at Twisting: Sa panahon ng pag-install, ang bending radius ay hindi dapat mas mababa sa bending radius na tinukoy ng produkto (karaniwan ay 3-6 beses ang diameter ng pipe). Mahigpit na ipinagbabawal ang pag-twisting ng bellows upang maiwasan ang pinsala sa corrugated structure, na maaaring makaapekto sa sealing at buhay ng serbisyo.
Pag-aayos at Paggabay: Para sa malayuang pag-install, ang mga nakapirming suporta ay dapat itakda sa magkabilang dulo ng mga bellow, at ang mga suporta sa gabay ay dapat idagdag sa gitna upang maiwasan ang pag-alis ng mga bellow na dulot ng pipeline na self-weight o katamtamang epekto, na tinitiyak ang pare-parehong stress sa selyadong interface.
Pag-sealing Surface Treatment: Bago kumonekta, linisin ang mantsa ng langis at burr sa mga flange surface at sinulid na interface. Para sa mga koneksyon ng flange, higpitan ang bolts nang pantay-pantay (higpitan ang pahilis na hakbang-hakbang). Para sa mga sinulid na koneksyon, lagyan ng sealant (gaya ng PTFE tape) upang mapahusay ang pagganap ng sealing.
Pagsubok sa Leakage: Pagkatapos ng pag-install, isang pagsubok sa presyon (pneumatic o hydraulic) ay dapat isagawa. Ang presyon ng pagsubok ay 1.25 beses ang presyon ng trabaho, at ang presyon ay pinananatili sa loob ng 30 minuto nang walang pagbaba ng presyon o pagtagas upang maging kwalipikado.
Mga Benepisyo sa Application
Nabawasan ang Panganib sa Leakage: Kung ikukumpara sa tradisyonal na rubber sealing hose, ang leakage rate ng stainless steel bellows ay nababawasan ng higit sa 90%, na binabawasan ang mga aksidente sa kaligtasan na dulot ng medium leakage (tulad ng mga sunog na dulot ng pagtagas ng nasusunog at sumasabog na media, at personal na pinsala na dulot ng pagtagas ng corrosive media).
Pinababang Gastos sa Pagpapanatili: Ang katangian ng mahabang buhay ng serbisyo ay nagpapalawak ng cycle ng pagpapalit ng 3-5 beses. Kasabay nito, ang paglaban sa kaagnasan at paglaban sa temperatura ay binabawasan ang dalas ng pagpapanatili na dulot ng pagtanda ng materyal, at ang komprehensibong gastos sa pagpapanatili ay maaaring mai-save ng higit sa 50%.
Pinalawak na Mga Hangganan ng Aplikasyon: Maaari itong gumana nang matatag sa mga kapaligiran (mataas na temperatura, mataas na presyon, malakas na kaagnasan) kung saan ang mga tradisyunal na sealing hose ay hindi nakakaangkop, na nagbibigay ng maaasahang mga solusyon sa sealing para sa mga espesyal na kondisyon sa pagtatrabaho.
Pinahusay na Katatagan ng System: Binabawasan ng kakayahang umangkop sa kompensasyon ang epekto ng stress ng pipeline sa mga interface ng kagamitan, pinoprotektahan ang tumpak na kagamitan tulad ng mga bomba at balbula, at pinapahaba ang buhay ng serbisyo nito.
Buod
Bilang sealing hoses, ang stainless steel bellows ay nakakamit ng mga komprehensibong benepisyo ng "high sealing, resistensya, mahabang buhay ng serbisyo, at madaling pag-install" sa pamamagitan ng mga likas na bentahe ng mga metal na materyales at ang nababaluktot na disenyo ng corrugated na istraktura. Ang mga ito ay isang mainam na pagpipilian para sa pag-upgrade at pagpapalit ng mga tradisyunal na hose sa industriyal na sealing field, lalo na sa mga senaryo na may mahigpit na mga kinakailangan sa sealing performance at environmental adaptability, na nagbibigay ng matatag na garantiya para sa ligtas at matatag na operasyon ng system.
Sa mga sistema ng paghahatid ng gas, ang kaligtasan, pagganap ng sealing, at katatagan ng mga pipeline ay direktang nauugnay sa normal na operasyon ng system at kaligtasan ng mga tauhan. Kung ito man ay mga pang-industriya na gas (gaya ng oxygen, nitrogen, hydrogen), mga fuel gas (natural gas, liquefied petroleum gas), o mga espesyal na gas (tulad ng mga corrosive gas, high-purity na gas), ang mga kinakailangan para sa mga transmission pipeline ay napakahigpit. Ang mga hindi kinakalawang na asero na bellow, kasama ang kanilang natatanging materyal at istrukturang bentahe, ay epektibong malulutas ang mga problema tulad ng pagtagas, kaagnasan, at epekto ng vibration na kinakaharap ng mga tradisyunal na pipeline sa paghahatid ng gas, na ginagawa itong perpektong pagpipilian para sa mga sistema ng gas. Ang sumusunod ay nagpapaliwanag sa mga partikular na solusyon mula sa maraming dimensyon.
Tumpak na Pagtutugma ng Mga Pangunahing Kalamangan sa Pagganap sa Mga Kinakailangan sa Gas System
Ang mga pangunahing kinakailangan ng mga sistema ng gas para sa mga pipeline ay ganap na sealing, paglaban sa kaagnasan ng gas, paglaban sa vibration at epekto, kakayahang umangkop sa pagbabagu-bago ng presyon, at kontrol sa kalinisan. Ang mga katangian ng hindi kinakalawang na asero sa ibaba ay maaaring ganap na matugunan ang mga kinakailangang ito:
Extreme Sealing Performance: Ang pag-ampon ng integrally formed 304, 316, at iba pang stainless steel na materyales, ang bellows at connecting ends (tulad ng mga thread, flanges) ay nakakamit ng mahigpit na kooperasyon sa pamamagitan ng precision machining, na maaaring magsagawa ng metal-to-metal hard sealing o itugma sa mga espesyal na seal (tulad ng copper gaskets), para matiyak na zero gaskets ang PTFE gaskets. Para sa mga high-pressure na gas system (na may working pressure na hanggang 10MPa o higit pa), ang pagiging maaasahan ng sealing nito ay malayo sa mga hose ng goma o ordinaryong pipeline ng metal, at ang rate ng pagtagas ay maaaring kontrolin sa ibaba 1×10¹⁰ Pa·m³/s.
Napakahusay na Paglaban sa Kaagnasan ng Gas: Ang 304 na hindi kinakalawang na asero ay maaaring makatiis ng pangmatagalang pagguho ng mga tuyong gas (tulad ng oxygen, nitrogen) at hindi kinakaing unti-unti na mga gas na panggatong; Ang 316 na hindi kinakalawang na asero, dahil sa nilalaman nitong molibdenum, ay maaaring lumaban sa kaagnasan ng mga gas na naglalaman ng sulfur, chlorine gas, hydrogen fluoride, at iba pang mga corrosive na gas, na iniiwasan ang pagbuo ng mga butas o impurity shedding sa panloob na dingding ng pipeline na dulot ng pagguho, kaya tinitiyak ang kadalisayan ng paghahatid ng gas.
Vibration at Pressure Fluctuation Resistance: Ang annular corrugated structure ng bellows ay may magandang elasticity, na maaaring sumipsip ng vibrations at pressure pulses na nabuo ng compressor operation at valve opening/closing sa gas system, bawasan ang stress concentration sa pipeline interface, at babaan ang panganib ng maluwag na pagtagas na dulot ng matibay na koneksyon. Ito ay partikular na angkop para sa pagkonekta ng mga bahagi sa pagitan ng mga gas compressor, mga tangke ng imbakan, at mga pipeline.
Kakayahang umangkop sa Kalinisan: Pagkatapos ng electrolytic polishing ng panloob na dingding, ang gaspang sa ibabaw ng Ra ay maaaring kasing baba ng 0.8μm o mas mababa, na hindi madaling i-adsorb ang mga dumi o kahalumigmigan sa gas, at walang mga particle na nahuhulog. Natutugunan nito ang mga kinakailangan sa paghahatid ng mga high-purity na gas (tulad ng ultra-high purity nitrogen na ginagamit sa industriya ng electronics, mga espesyal na gas na ginagamit sa paggawa ng semiconductor) at iniiwasan ang polusyon ng gas na nakakaapekto sa kalidad ng produksyon.
Malawak na Temperatura at Pressure adaptability: Maaari itong gumana nang matatag sa hanay ng temperatura na -200 ℃ hanggang 450 ℃, umaangkop sa pagpapadala ng singaw ng mababang temperatura na mga tunaw na gas (tulad ng likidong nitrogen, likidong oxygen) at mga sistema ng gas na may mataas na temperatura; ang working pressure ay sumasaklaw mula sa vacuum hanggang 30MPa, na hindi lamang makakatugon sa mga pangangailangan ng low-pressure na mga pipeline ng gasolina ng gasolina (sa ibaba 0.1MPa) ngunit magagamit din sa mga high-pressure na pang-industriyang sistema ng paghahatid ng gas.
Mga Karaniwang Sitwasyon sa Application
Ang mga hindi kinakalawang na asero bellow ay maaaring partikular na malutas ang mga problema sa paghahatid sa iba't ibang uri ng mga sistema ng gas:
Industrial Gas Transmission Systems
Ginagamit para sa koneksyon ng pipeline ng mga inert na gas tulad ng oxygen, nitrogen, at argon, lalo na sa mga welding workshop at metal processing field. Ang vibration resistance ng bellows ay maaaring mabawasan ang leakage risk sa koneksyon sa pagitan ng oxygen cylinders at pipelines.
Sa mga sistema ng paghahatid ng hydrogen, maiiwasan ng materyal na 316 na hindi kinakalawang na asero ang pagkawasak ng hydrogen, at sa isang espesyal na istraktura ng sealing, maiiwasan nito ang mga panganib sa pagsabog na dulot ng pagtagas ng hydrogen.
Para sa paghahatid ng mga corrosive na pang-industriya na gas (tulad ng chlorine gas, sulfur dioxide), 316L stainless steel bellows ay pinili upang labanan ang kaagnasan ng pipeline sa pamamagitan ng mga gas at matiyak ang pangmatagalang ligtas na operasyon ng system.
Mga Sistema ng Pagbibigay ng Gas
Para sa panloob at panlabas na pipeline na koneksyon ng urban natural gas at liquefied petroleum gas, ang mga bellow ay ginagamit sa pagitan ng mga metro ng gas, mga balbula, at mga pangunahing pipeline. Ang kanilang flexible compensation ay maaaring mabawasan ang interface leakage na dulot ng pipeline displacement dahil sa pag-aayos ng gusali o mga pagbabago sa temperatura.
Para sa mga gas branch pipe sa mga komersyal na kusina at pang-industriya na hurno, ang paglaban sa temperatura ng mga bellow ay maaaring umangkop sa mataas na temperatura na kapaligiran na malapit sa mga kalan, at ang kanilang anti-aging na pagganap ay iniiwasan ang pag-crack at pagtagas ng mga goma na hose dahil sa pangmatagalang paggamit.
Espesyal na Gas at High-Purity Gas System
Para sa paghahatid ng mga high-purity na gas (tulad ng ultra-high purity ammonia, silane) sa mga industriyang semiconductor at photovoltaic, ang mga bellow na may electrolytically polished na panloob na mga pader ay maaaring mabawasan ang contact pollution sa pagitan ng mga gas at pipeline, na tinitiyak ang kadalisayan ng gas (na umaabot sa 99.9999% o higit pa);
Para sa mga pipeline ng gas sa laboratoryo (gaya ng mga carrier gas para sa mga gas chromatograph, mga espesyal na gas para sa spectral analysis), tinitiyak ng mababang adsorption ng bellow ang katatagan ng mga bahagi ng gas at pinapabuti ang katumpakan ng pang-eksperimentong data.
Koneksyon ng Gas Storage at Processing Equipment
Para sa koneksyon sa pagitan ng mga tangke ng imbakan ng gas, mga silindro, at mga vaporizer, mga balbula sa pagbabawas ng presyon, ang mga bellow ay maaaring sumipsip ng mga panginginig ng boses sa panahon ng pagpapatakbo ng kagamitan at protektahan ang pagganap ng sealing ng mga interface ng balbula;
Para sa koneksyon sa pagitan ng liquid outlet pipe ng low-temperature na gas (tulad ng liquid nitrogen, liquid argon) na mga storage tank at vaporizer, ang bellow ay maaaring umangkop sa mga pagbabago sa temperatura mula sa mababang temperatura hanggang sa normal na temperatura, na iniiwasan ang mga bitak sa mga pipeline dahil sa thermal expansion at contraction.
Mga Pangunahing Puntos sa Pagpili at Mga Detalye ng Pag-install
1. Scientific Selection
Pagpili ng Materyal: Tukuyin ang materyal ayon sa mga katangian ng gas - 304 hindi kinakalawang na asero ay pinili para sa mga inert na gas at mga gas na panggatong; Ang 316/316L na hindi kinakalawang na asero ay pinili para sa mga kinakaing unti-unti na gas at mga gas na panggatong sa mga kapaligiran ng tubig-dagat; Ang low-carbon na hindi kinakalawang na asero (tulad ng 316L) na may electrolytically polished na panloob na mga dingding ay kinakailangan para sa mga high-purity na gas system.
Rating ng Kalibre at Presyon: Pumili ng mga kalibre ng DN6-DN200 ayon sa daloy ng gas. Ang gumaganang presyon ay dapat tumugma sa presyon ng disenyo ng system (halimbawa, ang 1.6MPa rating ay karaniwang pinipili para sa mga sistema ng gas, at ang isang 6.4MPa o mas mataas na rating ay pinipili para sa mga pang-industriyang high-pressure na gas).
Paraan ng Koneksyon: Ang sinulid na koneksyon (na may gas-specific sealant) ay karaniwang ginagamit sa mga sistema ng gas; Ang koneksyon ng flange (na may O-ring seal) ay kadalasang ginagamit sa mga sistema ng pang-industriya na gas; Ang mga joint ng VCR face seal ay pinili para sa mga high-purity na gas system upang matiyak ang zero leakage at kalinisan.
Haba at Halaga ng Kompensasyon: Tukuyin ang haba ayon sa mga kinakailangan sa paglilipat ng pipeline, at magreserba ng axial o lateral compensation allowance (karaniwan ay ang halaga ng kompensasyon ay hindi lalampas sa 10% ng epektibong haba ng bellows) upang maiwasang maapektuhan ang seal dahil sa labis na pag-unat o compression.
2. Mga Detalye ng Pag-install
Pagbabawal sa Sunog at Paggamot sa Paglilinis: Bago i-install ang sistema ng gas, siguraduhing walang mga dumi sa pipeline upang maiwasan ang mga spark sa panahon ng pag-install; bago i-install ang high-purity gas system, linisin ang panloob na dingding ng bellows gamit ang absolute ethanol upang maalis ang mantsa at particle ng langis.
Baluktot at Pag-aayos: Sa panahon ng pag-install, ang radius ng baluktot ay hindi dapat mas mababa sa halaga na tinukoy ng produkto (karaniwan ay 5-8 beses ang diameter ng pipe), at ipinagbabawal ang sapilitang pag-twist; ang mga fixed bracket ay itinatakda bawat 1.5-2 metro sa tuwid na seksyon, at ang mga guide bracket ay idinaragdag sa magkabilang dulo ng baluktot na seksyon upang maiwasan ang pagpapapangit na dulot ng sariling bigat ng pipeline.
Pagtatak sa Surface Protection: Bago kumonekta, suriin ang flatness ng mga flange na mukha at sinulid na mga interface, at alisin ang mga burr at gasgas; ilapat ang gas-specific sealant na naaayon sa gas habang may sinulid na koneksyon (gaya ng PTFE sealing tape para sa gas), at pumili ng mga gasket na tugma sa gas para sa flange connection (tulad ng oil-resistant rubber gasket para sa gas, PTFE gasket para sa mga corrosive na gas).
Pag-detect ng Leakage: Pagkatapos ng pag-install, dapat na isagawa ang leakage testing - ang tubig ng sabon ay inilalapat sa mga interface para sa pagtuklas ng bubble sa mga sistema ng gas; Ang mga helium mass spectrometer ay ginagamit sa pang-industriya na gas at high-purity gas system para matiyak na ang leakage rate ay nakakatugon sa mga kinakailangan ng system (gaya ng leakage rate ng high-purity gas system ≤1×10⁻¹¹ Pa·m³/s).
Mga Benepisyo sa Application
Pagbutihin ang Kaligtasan ng System: Kung ikukumpara sa tradisyonal na galvanized steel pipe o rubber hose, ang panganib sa pagtagas ng stainless steel bellows ay nababawasan ng higit sa 95%, lalo na sa mga gas system na may mga nasusunog at sumasabog na gas tulad ng fuel gas at hydrogen, na maaaring makabuluhang bawasan ang mga potensyal na aksidente sa kaligtasan.
Pahabain ang Buhay ng Serbisyo: Ang mga hindi kinakalawang na asero na materyales ay anti-aging at lumalaban sa kaagnasan, na may buhay ng serbisyo na higit sa 20 taon, na higit pa sa mga hose ng goma (1-3 taon) at ordinaryong bakal na tubo (8-10 taon), na binabawasan ang dalas ng pagpapalit at mga gastos sa pagpapanatili.
Tiyakin ang Kadalisayan at Kalidad ng Gas: Sa mga sistema ng gas na may mataas na kadalisayan, maiiwasan nito ang pag-scrap ng produkto na dulot ng polusyon sa pipeline (tulad ng mga depekto sa mga semiconductor chip na dulot ng mga hindi malinis na gas) at mabawasan ang mga pagkalugi sa produksyon.
Iangkop sa Masalimuot na Kondisyon sa Paggawa: Ang kakayahang umangkop sa kompensasyon ay nilulutas ang epekto ng pag-aayos ng gusali, panginginig ng boses ng kagamitan, at mga pagbabago sa temperatura sa mga pipeline, binabawasan ang pagpapanatili ng shutdown na dulot ng pagkasira ng pipeline, at pinapabuti ang katatagan ng pagpapatakbo ng system.
Buod
Sa pamamagitan ng material adaptation, structural optimization, at precision machining, ang stainless steel bellows ay nakakamit ng komprehensibong performance ng "safe sealing, corrosion resistance at durability, at clean transmission" sa mga gas system. Maging ito ay conventional industrial gas, civil fuel gas, o high-demand na espesyal na gas system, maaari silang magbigay ng maaasahang mga solusyon sa paghahatid, na nagbibigay ng matatag na garantiya para sa ligtas at matatag na operasyon ng mga gas system.
Ang mga heating system (kabilang ang civil heating, industrial heating, bagong energy heating, atbp.) ay may mga pangunahing kinakailangan para sa mga pipeline, tulad ng mataas na temperatura na resistensya, thermal fatigue resistance, maaasahang sealing, adaptability sa thermal expansion at contraction, at medium compatibility. Ang mga tradisyunal na metal pipe (gaya ng mga galvanized steel pipe) ay madaling mag-crack dahil sa thermal stress, habang ang mga plastic pipe ay nalilimitahan ng pinakamataas na limitasyon sa temperatura. Gayunpaman, ang mga hindi kinakalawang na asero na bellow, kasama ang kanilang natatanging materyal at disenyo ng istruktura, ay epektibong malulutas ang mga problemang ito at maging isang perpektong solusyon sa pipeline para sa mga sistema ng pag-init. Ang mga sumusunod ay nagpapaliwanag sa mga partikular na solusyon sa aplikasyon mula sa maraming dimensyon.
Malalim na Pag-angkop ng Mga Pangunahing Kalamangan sa Pagganap sa Mga Kinakailangan sa Sistema ng Pag-init
Ang kapaligiran sa pagpapatakbo ng mga sistema ng pag-init ay nailalarawan sa pamamagitan ng malalaking pagbabago sa temperatura (-10 ℃ hanggang 300 ℃), magkakaibang media (mainit na tubig, singaw, langis na nagdadala ng init, atbp.), at pagkakaroon ng thermal stress at vibration. Ang pagganap ng mga hindi kinakalawang na asero bellow ay maaaring tumpak na matugunan ang mga kinakailangang ito:
Napakahusay na Paglaban sa Mataas na Temperatura at Thermal Stability: Ang 304 na hindi kinakalawang na asero ay maaaring makatiis sa mga kapaligirang may katamtamang temperatura na mas mababa sa 200 ℃ (tulad ng pagpainit ng mainit na tubig sa sibil), 316 na hindi kinakalawang na asero ay maaaring umangkop sa mga sitwasyong may mataas na temperatura na 200-400 ℃ (tulad ng mga pipeline ng singaw sa industriya), at kahit na mga espesyal na trabaho sa itaas ng 310 na mga grado (gaya ng mga 310 na mataas na antas) 600 ℃. Ang materyal ay hindi tatanda o magkakaroon ng lakas attenuation dahil sa pangmatagalang mataas na temperatura.
Thermal Fatigue Resistance at Expansion Compensation Capability: Ang annular corrugated structure ng bellows ay nagbibigay dito ng magandang axial extensibility. Sa panahon ng pag-ikot ng pagsisimula ng sistema ng pag-init (pagtaas ng temperatura) at pag-shutdown (pagbaba ng temperatura), maaari nitong makuha ang pagbabago ng haba ng pipeline na dulot ng thermal expansion at contraction (ang halaga ng kompensasyon ay maaaring umabot sa 5% -10% ng sarili nitong haba), binabawasan ang pagluwag ng interface o pag-crack ng pipeline na dulot ng matibay na koneksyon. Ito ay lalong angkop para sa pagkonekta ng mga boiler, heat exchanger at iba pang kagamitan na may mga pangunahing pipeline.
Medium Compatibility at Corrosion Resistance: Ito ay may tolerance sa karaniwang heating media gaya ng mainit na tubig, singaw, at heat-conducting oil. Ang 304 na hindi kinakalawang na asero ay maaaring labanan ang pag-scale ng mga calcium at magnesium ions sa tubig at oxygen na kaagnasan. Ang 316 na hindi kinakalawang na asero ay maaaring makatiis sa pagguho mula sa singaw na naglalaman ng sulfur at mahinang acidic na heat-conducting media, na iniiwasan ang medium leakage na dulot ng kaagnasan at pagbubutas ng panloob na dingding ng pipeline.
Pagkakaaasahan ng Pagse-sealing at Kapasidad ng Pressure-bearing: Sa pamamagitan ng precision-machined flange, thread at iba pang mga istruktura ng koneksyon, na sinamahan ng mga sealing gasket na lumalaban sa mataas na temperatura (tulad ng mga graphite gasket, metal-clad gasket), maaaring makamit ang zero-leakage sealing sa ilalim ng pangmatagalang mataas na temperatura. Ang working pressure ay maaaring umabot sa 1.6-10MPa, na nakakatugon sa mga kinakailangan sa presyon ng low-pressure civil heating (sa ibaba 0.6MPa) at high-pressure na pang-industriyang steam system (sa itaas 4.0MPa).
Heat Conduction Efficiency at Energy Saving: Ang thermal conductivity ng hindi kinakalawang na asero (mga 16-21 W/(m·K)) ay mas mataas kaysa sa plastic pipe, at ang annular structure ng bellows ay maaaring tumaas ang contact area sa pagitan ng medium at pipeline, na nagpapabilis ng heat transfer. Kasabay nito, ang panlabas na dingding ng pipeline ay maaaring maginhawang nilagyan ng insulation layer upang mabawasan ang pagkawala ng init at pagbutihin ang performance ng system na nakakatipid ng enerhiya.
Mga Karaniwang Sitwasyon sa Application
Ang mga hindi kinakalawang na asero na bellow ay maaaring partikular na malulutas ang mga punto ng paglalapat ng sakit ng mga tradisyonal na pipeline sa iba't ibang uri ng mga sistema ng pag-init:
Mga Sistema ng Pag-init ng Sibil at Mainit na Tubig
Pagkonekta ng mga tubo ng sangay sa pagitan ng mga radiator at pangunahing mga tubo: Gamit ang kakayahang umangkop ng mga bellow, madali nilang malalampasan ang mga hadlang tulad ng mga dingding at kasangkapan, bawasan ang paggamit ng mga siko, at babaan ang resistensya ng daloy ng tubig; kasabay nito, sinisipsip nila ang pagpapalawak at pag-urong ng pipeline sa panahon ng pag-init at hindi pag-init upang maiwasan ang pagtagas ng interface.

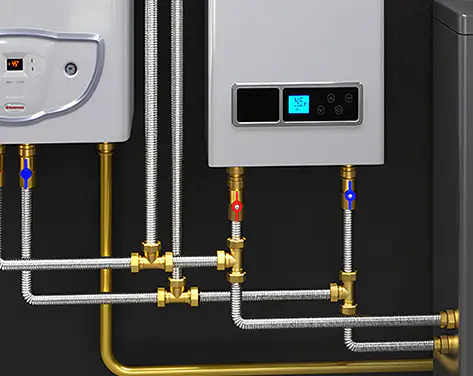

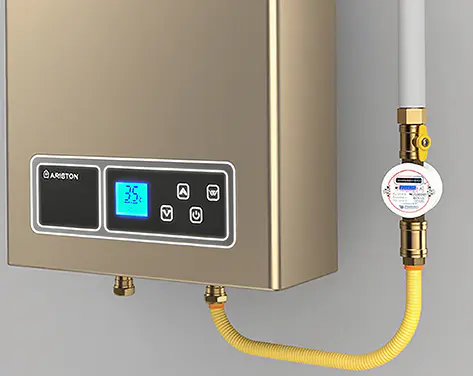

Koneksyon sa pagitan ng mga wall-hung boiler at hot water pipelines: Matatagpuan ng mga ito ang 80-95℃ na temperatura ng mainit na tubig sa panahon ng pagpapatakbo ng mga wall-hung boiler, lumalaban sa thermal fatigue na dulot ng madalas na pag-start up at shutdown, at mas matibay kaysa sa mga rubber hose (madaling matanda) at mga copper pipe (malakas na tigas), na may buhay ng serbisyo na higit sa 15 taon.

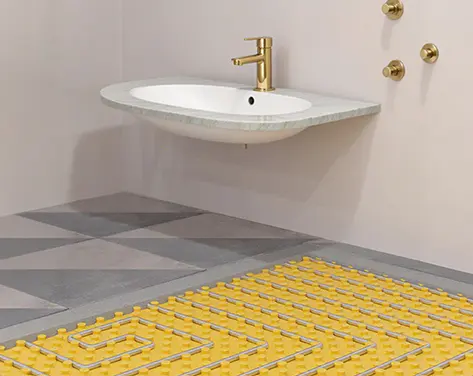

Koneksyon ng mga manifold sa low-temperature floor radiant heating (water floor heating): Ang maliit na kalibre (DN15-DN25) bellows ay maaaring umangkop sa multi-branch na layout ng mga floor heating pipe, bawasan ang resistensya ng daloy ng tubig, at pagbutihin ang pagkakapareho ng init.
Mga Sistema ng Pang-industriya na Pag-init
Koneksyon sa pagitan ng mga boiler at steam pipeline: Sa labasan ng coal-fired/gas-fired boiler, maaaring makuha ng bellow ang matinding thermal expansion sa panahon ng pagsisimula ng boiler, protektahan ang mga valve at pipeline interface, at maiwasan ang steam leakage (steam temperature ay karaniwang 150-300℃, pressure 1.0-4.0MPa).
Heat-conducting oil heating systems: Ginagamit para sa pagkonekta ng mga heat-conducting oil furnace sa mga reactor, dryer at iba pang kagamitan. Ang 316 na hindi kinakalawang na asero ay maaaring makatiis ng pangmatagalang pagguho ng langis na nagdudulot ng init (temperatura 200-300 ℃), at ang vibration resistance nito (binuo ng pump operation) ay pumipigil sa pagluwag ng mga joint ng pipeline.
Koneksyon ng pipeline ng mga electric heating equipment: Gaya ng mga inlet at outlet pipeline ng mga electric heating reactor, ang bellow ay maaaring umangkop sa lokal na mataas na temperatura ng mga electric heating elements, at walang problema sa paglabas ng amoy mula sa mga plastik na tubo.
Bagong Sistema ng Pag-init ng Enerhiya
Mga pipeline ng sirkulasyon ng mga solar thermal collection system: Ang pagkonekta ng mga solar collector at hot water storage tank, ang 304 stainless steel ay kayang labanan ang mataas na temperatura (70-100 ℃) sa ilalim ng direktang liwanag ng araw at kaagnasan ng ulan, at ang flexible na istraktura ay umaangkop sa bahagyang displacement ng mga collector dahil sa mga anggulo ng pag-install.
Mga pipeline ng sirkulasyon ng tubig ng mga air-source heat pump: Sa hanay ng pagbabagu-bago ng temperatura na -10 ℃ hanggang 55 ℃, ang mga bellow ay maaaring bumawi para sa pagpapalawak at pag-ikli ng mga pipeline na dulot ng mga pagbabago sa temperatura sa kapaligiran, pag-iwas sa mababang temperatura ng embrittlement o mataas na temperatura na pagpapapangit ng mga plastik na tubo.
Mga Espesyal na Sitwasyon sa Pag-init
Mga pipeline ng steam disinfection sa industriya ng pagpoproseso ng pagkain: Ang panloob na dingding ng stainless steel bellow ay makinis at madaling linisin, nakakatugon sa mga pamantayan sa kalinisan ng pagkain (tulad ng 3A certification), lumalaban sa 121℃ mataas na temperatura na pagdidisimpekta ng singaw, at walang panganib ng polusyon sa kalawang.
Koneksyon ng pipeline ng mga kagamitan sa pag-init ng laboratoryo (tulad ng mga oil bath, constant temperature tank): Ang mga maliliit na kalibre ng bubulusan (DN6-DN15) ay maaaring tumpak na umangkop sa mga kagamitan sa katumpakan, at tinitiyak ng kanilang vibration resistance ang stable na medium transmission sa panahon ng mga eksperimento.
Mga Pangunahing Puntos sa Pagpili at Mga Detalye ng Pag-install
1. Scientific Selection
Pagtutugma ng Materyal: Ang 304 na hindi kinakalawang na asero ay pinili para sa mga sistema ng katamtamang temperatura (≤200 ℃); Ang 316 na hindi kinakalawang na asero ay pinili para sa mga sistema ng mataas na temperatura (200-400 ℃) o kinakaing unti-unting media (tulad ng singaw na naglalaman ng asupre); Ang 310S stainless steel ay pinili para sa mga ultra-high temperature system (>400℃).
Rating ng Kalibre at Presyon: Piliin ang mga kalibre ng DN10-DN300 ayon sa rate ng daloy ng daluyan ng pag-init (karaniwang ginagamit ang DN15-DN50 para sa mga layuning sibil, DN50-DN200 para sa mga layuning pang-industriya); ang gumaganang presyon ay dapat na ≥1.25 beses ang presyon ng disenyo ng system (halimbawa, kung ang presyon ng disenyo ng isang steam system ay 1.6MPa, piliin ang mga bellow na may rating na ≥2.0MPa).
Paraan ng Koneksyon: Ang sinulid na koneksyon (na may mataas na temperatura na lumalaban sa hilaw na materyal na tape) ay karaniwang ginagamit sa mga sistemang sibil; Ang koneksyon ng flange (na may mga gasket ng sugat ng metal) ay kadalasang ginagamit sa mga sistemang pang-industriya; Maaaring piliin ang mga ferrule joint para sa tumpak na koneksyon ng kagamitan (upang matiyak ang pagiging malinis nang walang patay na sulok).
Halaga ng Kompensasyon ng Pagpapalawak: Kalkulahin ang halaga ng thermal expansion ayon sa haba ng pipeline at pagkakaiba ng temperatura (formula: ΔL=α×L×ΔT, kung saan ang α ay ang linear expansion coefficient ng stainless steel), tinitiyak na ang halaga ng kompensasyon ng mga bellow ay ≥ ang kinakalkulang halaga upang maiwasan ang labis na pag-stretch o compression.
2. Mga Detalye ng Pag-install
Pretreatment at Paglilinis: Bago i-install, alisin ang oxide scale at mantsa ng langis sa pipeline. Ang mga sistemang may mataas na temperatura ay kailangang ma-degrease (tulad ng paglilinis gamit ang trichloroethylene); kapag kumokonekta sa mga kagamitan sa pagkain at parmasyutiko, dapat piliin ang mga bellow na may electrolytically polished na panloob na mga dingding upang maiwasan ang paglaki ng microbial.
Baluktot at Pag-aayos: Ang radius ng baluktot ay ≥ ang radius na tinukoy ng produkto (karaniwan ay 6-10 beses ang diameter ng tubo). Ipinagbabawal na mag-aplay ng labis na puwersa sa panahon ng malamig na baluktot upang maging sanhi ng pagpapapangit ng corrugation; Ang mga sliding support ay itinatakda tuwing 2-3 metro sa tuwid na seksyon (nagbibigay-daan sa axial expansion), at ang mga fixed support ay nakatakda sa magkabilang dulo ng compensation section upang limitahan ang lateral displacement.
Pagse-sealing at Insulation: Kapag ginamit ang flange connection, higpitan ang bolts nang pantay-pantay (step by step diagonal) para maiwasan ang seal failure na dulot ng eccentric load; Ang mga pipeline na may mataas na temperatura ay kailangang balot ng mga insulation layer (tulad ng rock wool, aluminum silicate) sa labas ng bellows, ngunit dapat na nakalaan ang expansion space upang maiwasan ang insulation layer na hadlangan ang compensation ng bellows.
Operasyon at Pagsubok sa Pagsubok: Pagkatapos ng pag-install, magsagawa ng isang pagsubok sa presyon ng tubig (ang presyon ng pagsubok ay 1.5 beses ang presyon ng trabaho, at ang presyon ay pinananatili sa loob ng 30 minuto nang walang pagtagas); Ang mga high-temperature system ay kailangang magsagawa ng mainit na pag-commissioning upang masubaybayan kung ang mga bubulusan ay lumalawak at maayos na kumukuha at kung mayroong pagtagas sa interface.
Mga Benepisyo sa Application
Pahabain ang Buhay ng Serbisyo ng System: Ang thermal fatigue resistance ng stainless steel bellows ay maaaring pahabain ang walang problema na ikot ng operasyon ng sistema ng pag-init sa higit sa 10 taon, na higit pa kaysa sa galvanized steel pipe (5-8 taon) at plastic pipe (3-5 taon), na binabawasan ang mga gastos sa pagpapalit.
Bawasan ang Gastos sa Pagpapanatili: Ang paglaban sa kaagnasan at paglaban sa mataas na temperatura ay binabawasan ang pagpapanatili ng shutdown na dulot ng kaagnasan at pagkalagot ng pipeline, at ang taunang gastos sa pagpapanatili ay maaaring mabawasan ng 40%-60%; lalo na sa mga sistema ng pag-init ng industriya, maiiwasan ang pagkalugi sa produksyon na dulot ng medium leakage.
Pagbutihin ang Kaligtasan sa Operasyon: Ang Zero-leakage sealing at anti-thermal stress na disenyo ay nagbabawas sa panganib ng mga scald at sunog na dulot ng pagtagas ng high-temperature na media (tulad ng steam at heat-conducting oil), at maaaring mabawasan ang mga pagkawala ng ari-arian na dulot ng pagtagas ng tubig sa bahay sa civil heating.
Pahusayin ang System adaptability: Ang kakayahang umangkop sa kompensasyon ay ginagawang hindi limitado ang pag-install ng pipeline ng mga istruktura ng gusali (tulad ng mga dingding at sahig), lalo na angkop para sa pagbabago ng mga sistema ng pag-init sa mga lumang gusali, na binabawasan ang paghuhukay sa dingding at pagkasira ng istruktura.
Buod
Sa pamamagitan ng dalawahang bentahe ng materyal at istraktura, ang mga hindi kinakalawang na asero na bubulusan ay nakakamit ng komprehensibong pagganap ng "high temperature resistance, anti-expansion, stable sealing, at mahabang buhay ng serbisyo" sa mga sistema ng pag-init. Kung ito man ay ang mga kinakailangan sa kaginhawaan ng civil heating o ang malupit na kondisyon sa pagtatrabaho ng industrial heating, maaari silang magbigay ng maaasahang mga solusyon sa pipeline, na naglalagay ng matatag na pundasyon para sa mahusay at ligtas na operasyon ng mga sistema ng pag-init.

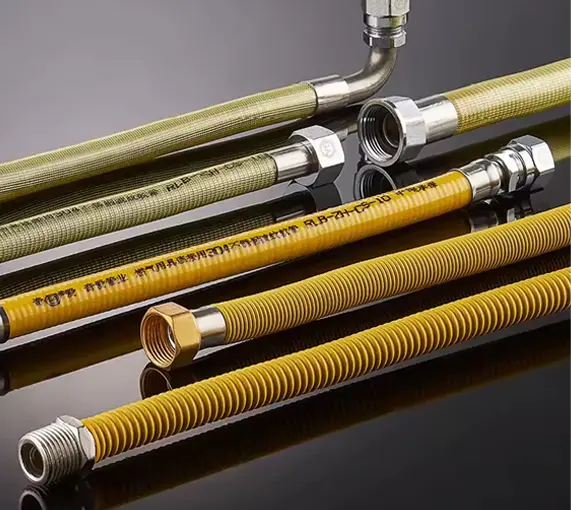

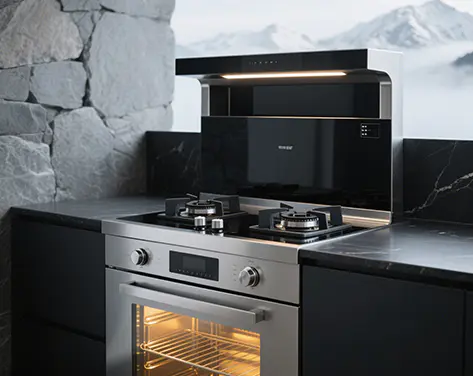

Ang mga kalan (kabilang ang mga kalan ng sambahayan na gas, mga komersyal na kalan sa kusina, mga pang-industriyang furnace, atbp.) ay may mahigpit na mga kinakailangan para sa pagkonekta ng mga pipeline, tulad ng kaligtasan at leakproofness, mataas na temperatura resistensya, corrosion resistance sa gas at mga dumi nito, flexibility para sa pag-install, at pangmatagalang pagiging maaasahan. Ang mga tradisyunal na goma hose ay madaling kapitan ng pagtanda, pag-crack, at kagat ng daga, habang ang mga matibay na metal na tubo ay walang flexibility, na nagpapahirap sa pag-install. Ang mga hindi kinakalawang na asero na bellow, kasama ang kanilang mga natatanging katangian ng materyal at disenyo ng istruktura, ay maaaring epektibong matugunan ang mga punto ng sakit na ito at maging isang mainam na pagpipilian para sa mga pipeline ng koneksyon sa kalan. Ang mga sumusunod ay nagpapaliwanag sa mga partikular na solusyon sa aplikasyon mula sa maraming dimensyon.
Mga Pangunahing Kalamangan sa Pagganap at Tumpak na Pagtutugma sa Mga Kinakailangan sa Kalan
Ang operating environment ng mga kalan ay nailalarawan sa pamamagitan ng mataas na temperatura ng kapaligiran (hanggang sa 150 ℃ malapit sa burner), madalas na pag-aapoy at pag-aapoy, pakikipag-ugnay sa gas (natural gas, liquefied petroleum gas) at condensate na tubig, at ang pangangailangan para sa ligtas at nababaluktot na koneksyon. Ang pagganap ng hindi kinakalawang na asero bellow ay maaaring tumpak na matugunan ang mga kinakailangan:
Napakahusay na Kaligtasan at Leakproofness: Gawa sa mataas na kalidad na 304 stainless steel, ang bellow ay may isang pirasong istraktura na walang mga joint sa gitna, na binabawasan ang panganib ng pagtagas. Ang mga dulo ng koneksyon (may sinulid o mabilis na pagkonekta) ay precision machined at nilagyan ng mga espesyal na sealing ring (tulad ng nitrile rubber o EPDM) na tugma sa gas, na tinitiyak ang maaasahang sealing kahit na sa ilalim ng pangmatagalang paggamit at mga pagbabago sa temperatura.
Mataas na Paglaban sa Temperatura at Paglaban sa Sunog: Matatagpuan nito ang mataas na temperatura hanggang sa 300 ℃, na mas mataas kaysa sa temperatura sa paligid malapit sa stove burner. Kahit na hindi sinasadyang madikit ito sa bukas na apoy, hindi ito matutunaw o masusunog, na maiiwasan ang mga aksidente sa sunog na dulot ng pagkasunog ng hose, na mas ligtas kaysa sa mga goma na hose.
Corrosion Resistance at Gas Compatibility: Ito ay lumalaban sa kaagnasan mula sa mga bahagi ng gas (tulad ng sulfides sa natural gas) at condensate na tubig na nabuo sa panahon ng gas combustion, iniiwasan ang kalawang at pagbubutas. Ito ay katugma sa iba't ibang mga gas, kabilang ang natural na gas, liquefied petroleum gas, at artipisyal na gas, nang walang materyal na pagkasira o reaksyon.
Kakayahang umangkop at kakayahang umangkop sa Pag-install: Ang mga bellow ay maaaring malayang nakayuko (ang pinakamababang radius ng baluktot ay 3-5 beses ang diameter ng pipe), na umaangkop sa kumplikadong spatial na layout ng mga kusina. Madali nitong maikonekta ang pinagmumulan ng gas (gas meter, gas cylinder) sa kalan, na binabawasan ang pangangailangan para sa mga elbow at adapter, at pinapasimple ang proseso ng pag-install.
Anti-aging at Long Service Life: Hindi tulad ng mga rubber hose na madaling tumanda, tumigas, at mabibitak dahil sa temperatura, ultraviolet rays, at oil fumes, ang stainless steel bellow ay may anti-aging performance. Ang buhay ng serbisyo nito ay maaaring umabot ng 10-15 taon, na higit na lampas sa 18-buwan hanggang 2-taong buhay ng serbisyo ng mga hose ng goma, na binabawasan ang dalas ng pagpapalit.
Mga Karaniwang Sitwasyon ng Application
Ang mga hindi kinakalawang na asero na bellow ay maaaring ilapat sa iba't ibang uri ng mga kalan upang malutas ang mga problema sa koneksyon:
Mga Kalan ng Gas sa Bahay

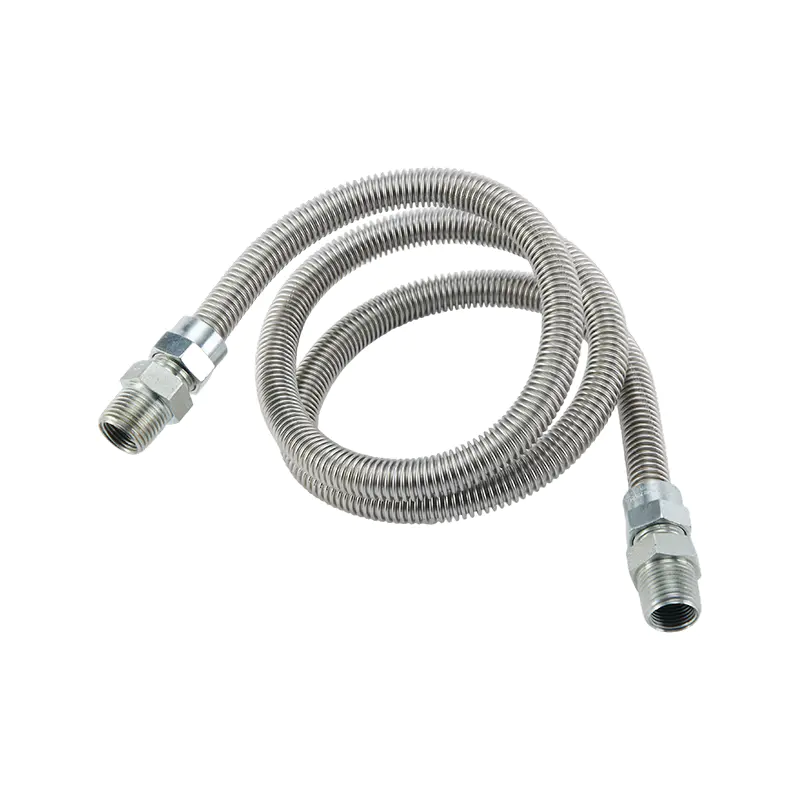

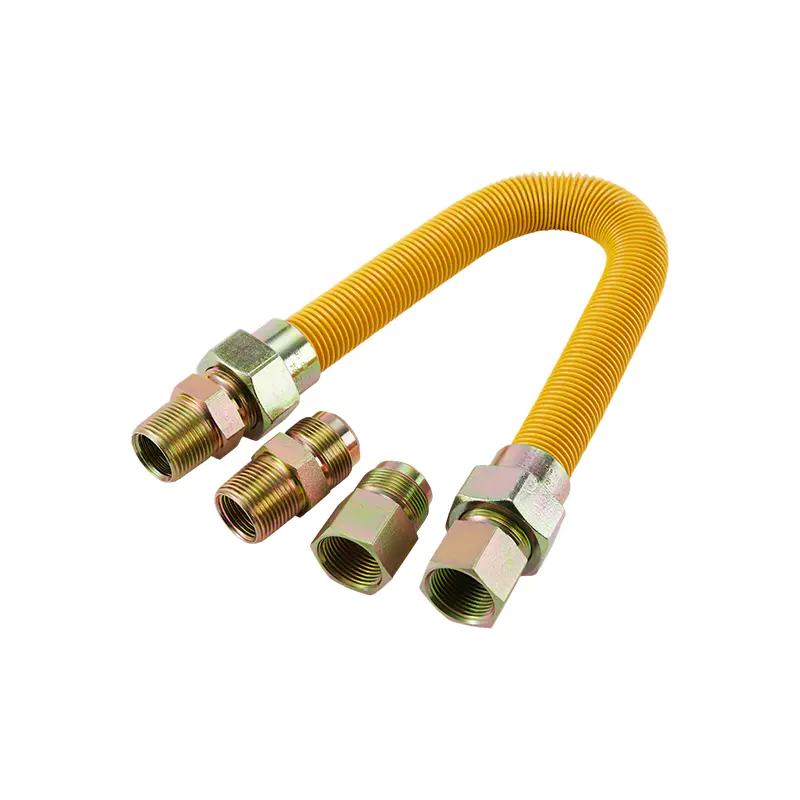

Koneksyon sa pagitan ng Gas Meter at Stove: Sa mga kusina sa bahay, ginagamit ito upang ikonekta ang gas meter o gas valve sa kalan. Ang kakayahang umangkop nito ay nagbibigay-daan sa ito na mai-ruta sa mga cabinet at sa paligid ng mga hadlang, na iniiwasan ang mga panganib sa kaligtasan ng mga hose ng goma na nadudurog o nababalot.
Built-in Stove Connection: Para sa mga built-in na kalan na naka-install sa mga cabinet, ang mga bellow ay maaaring baluktot sa isang angkop na hugis upang magkasya sa makitid na espasyo, na tinitiyak ang mahusay na bentilasyon at maiwasan ang akumulasyon ng gas.
Mga Komersyal na Kalan sa Kusina
Malalaking Kalan sa Mga Restaurant at Canteen: Ginagamit upang ikonekta ang mga komersyal na kalan (tulad ng mga kalan ng wok, mga kalan ng singaw) sa pipeline ng gas. Matatagpuan nito ang mataas na temperatura na kapaligiran ng mga komersyal na kusina at ang panginginig ng boses ng mga kalan habang ginagamit, na tinitiyak ang isang matatag na suplay ng gas.
Mga Gas Fryer at Oven: Ang mataas na temperatura na resistensya ng mga bellow ay ginagawang angkop para sa pagkonekta ng mga gas fryer at oven na gumagawa ng mataas na init habang tumatakbo, na umiiwas sa pagkasira ng pipeline na dulot ng mataas na temperatura.
Mga Industrial Furnace
Mga Industrial Heating Furnace at Annealing Furnace: Ginagamit para sa mga pipeline ng gas supply ng mga industrial furnace. Maaari itong umangkop sa mataas na temperatura sa paligid ng furnace at ang pagbabagu-bago ng presyon ng pang-industriyang gas, na tinitiyak ang isang ligtas at tuluy-tuloy na supply ng gas.
Mga Pangunahing Puntos sa Pagpili at Mga Detalye ng Pag-install
1. Scientific Selection
Materyal at Kalibre: 304 hindi kinakalawang na asero ay sapat para sa sambahayan at pangkalahatang komersyal na kalan; para sa mga pang-industriyang kapaligiran na may mas malubhang kundisyon, maaaring piliin ang 316 hindi kinakalawang na asero para sa mas mahusay na paglaban sa kaagnasan. Pinipili ang kalibre ayon sa pagkonsumo ng gas ng kalan, karaniwang DN10 (3/8 pulgada) para sa mga kalan ng bahay at DN15 (1/2 pulgada) o mas malaki para sa mga komersyal na kalan.
Haba at Rating ng Presyon: Ang haba ay dapat na angkop, sa pangkalahatan ay hindi hihigit sa 2 metro para sa gamit sa bahay upang maiwasan ang labis na resistensya ng pipeline. Ang rating ng presyon ay dapat na ≥ 1.6MPa upang matugunan ang mga kinakailangan sa presyon ng suplay ng gas (karaniwan ay 2-3kPa para sa sambahayan, hanggang 5kPa para sa komersyal).

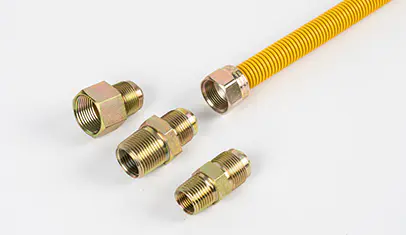

Uri ng Koneksyon: Ang mga kalan ng sambahayan ay karaniwang gumagamit ng mga sinulid na koneksyon na may mga gas-specific na nuts; Ang mga komersyal na kalan ay maaaring gumamit ng mga flange na koneksyon o mabilis na pagkonekta ng mga kasukasuan para sa maginhawang pag-disassembly at pagpapanatili.
2. Mga Detalye ng Pag-install
Iwasan ang Over-bending at Twisting: Sa panahon ng pag-install, ang bending radius ay hindi dapat mas mababa sa tinukoy na halaga upang maiwasan ang pinsala sa istraktura ng bellow at makaapekto sa buhay ng serbisyo at kaligtasan nito. Huwag pilipitin ang pipeline upang maiwasang maluwag ang seal.
Pag-aayos ng Matatag: Ang bubulusan ay dapat na maayos na may mga espesyal na clip sa pagitan (bawat 50-80cm) upang maiwasan ang pagyanig at alitan sa iba pang mga bagay, na maaaring magdulot ng pagkasira. Huwag pilitin na hilahin ang pipeline sa panahon ng pag-install.
Ang pipeline ay dapat panatilihin sa layo na hindi bababa sa 30cm mula sa stove burner at iba pang mataas na temperatura na bahagi. Kung hindi ito maiiwasan, dapat gawin ang mga hakbang sa pagkakabukod ng init (tulad ng mga manggas ng heat insulation).
Pag-detect ng Leakage: Pagkatapos ng pag-install, kailangang magsagawa ng leak test. Maglagay ng tubig na may sabon sa mga bahagi ng koneksyon; kung walang nabuong mga bula, ito ay nagpapahiwatig ng walang pagtagas. Huwag gumamit ng bukas na apoy para sa pagtuklas ng pagtagas upang maiwasan ang panganib.
Regular na Inspeksyon at Pagpapalit: Regular na suriin ang bellow para sa mga palatandaan ng pinsala, kaagnasan, o maluwag na koneksyon. Dapat itong palitan sa oras kapag umabot ito sa buhay ng serbisyo o nasira, at dapat palitan ng mga propesyonal na tauhan.
Mga Benepisyo sa Application
Pagbutihin ang Kaligtasan: Ang paggamit ng hindi kinakalawang na asero na bellow ay binabawasan ang panganib ng pagtagas ng gas na dulot ng pagtanda, kagat ng daga, at mataas na temperatura ng mga hose ng goma, na epektibong pumipigil sa mga pagsabog ng gas at mga aksidente sa sunog, at tinitiyak ang kaligtasan ng buhay at ari-arian.
Bawasan ang Gastos sa Pagpapanatili: Ang mahabang buhay ng serbisyo nito ay binabawasan ang dalas ng pagpapalit kumpara sa mga hose ng goma, na nakakatipid sa gastos at problema sa madalas na pagpapalit. Kasabay nito, binabawasan ng resistensya ng kaagnasan nito ang gawaing pagpapanatili na dulot ng pinsala sa pipeline.
Pasimplehin ang Pag-install: Ang kakayahang umangkop ng mga bellow ay ginagawang mas maginhawa ang pag-install ng mga pipeline ng kalan, umaangkop sa iba't ibang mga layout ng kusina, binabawasan ang kahirapan sa pagtatayo, at pagpapabuti ng kahusayan sa pag-install.
Sumusunod sa Mga Pamantayan sa Kaligtasan: Nakakatugon ito sa mga kinakailangan ng pambansang pamantayan sa kaligtasan para sa mga kagamitan sa gas (gaya ng GB 29993-2013 "Stainless Steel Corrugated Hoses para sa Gas"), at maaaring pumasa sa inspeksyon ng mga nauugnay na departamento, na tinitiyak ang pagsunod sa mga regulasyon.
Buod
Ang mga hindi kinakalawang na asero na bellow, na may kaligtasan, mataas na temperatura na paglaban, paglaban sa kaagnasan, flexibility, at mahabang buhay ng serbisyo, ay nagbibigay ng maaasahang solusyon sa koneksyon para sa iba't ibang mga kalan. Mabisa nitong nilulutas ang mga panganib sa kaligtasan at mga paghihirap sa pag-install ng tradisyonal na mga pipeline ng koneksyon, at isang mainam na pagpipilian para sa pagpapabuti ng kaligtasan at pagiging maaasahan ng mga sistema ng supply ng stove gas.

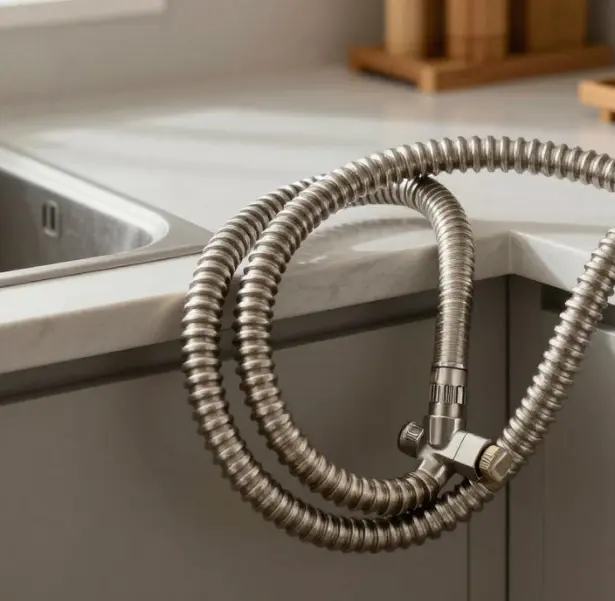

Ang mga sanitary system (kabilang ang medikal na kalinisan, pagpoproseso ng pagkain at inumin, produksyon ng parmasyutiko, at mga pasilidad ng pampublikong sanitasyon) ay may napakahigpit na mga kinakailangan para sa mga pipeline, tulad ng mataas na kalinisan, lumalaban sa kaagnasan, madaling paglilinis, hindi nakakalason, at pagsunod sa mga pamantayan sa kalinisan. Ang mga tradisyunal na pipeline (gaya ng mga plastik na tubo o ordinaryong metal na tubo) ay kadalasang may mga problema gaya ng madaling kontaminasyon, mahirap na paglilinis, o kaagnasan sa malupit na kapaligiran. Ang mga hindi kinakalawang na asero na bellow, kasama ang kanilang mga materyal na katangian at disenyo ng istruktura, ay maaaring ganap na matugunan ang mga espesyal na pangangailangan ng mga sanitary system at maging isang maaasahang solusyon sa pipeline. Ang mga sumusunod ay nagpapaliwanag sa mga partikular na solusyon sa aplikasyon mula sa maraming dimensyon.
Tumpak na Pagtutugma ng Mga Pangunahing Kalamangan sa Pagganap sa Mga Kinakailangan sa Sanitary System
Gumagana ang mga sanitary system sa mga kapaligirang nailalarawan sa madalas na paglilinis (CIP/SIP), pakikipag-ugnayan sa iba't ibang ahente ng paglilinis (mga acid, alkalis), pagdidisimpekta sa mataas na temperatura, at mahigpit na pag-iwas sa paglaki ng microbial. Ang pagganap ng hindi kinakalawang na asero bellow ay maaaring tumpak na matugunan ang mga kinakailangan:
Napakahusay na Paglaban sa Kaagnasan: Ginawa sa 304 o 316L na hindi kinakalawang na asero, maaari itong labanan ang kaagnasan mula sa iba't ibang mga ahente ng paglilinis (tulad ng peracetic acid, sodium hydroxide) at mga disinfectant na ginagamit sa mga sanitary system. Ang 316L na hindi kinakalawang na asero, na may mas mataas na nilalaman ng molybdenum, ay may mas malakas na resistensya sa chloride ion corrosion, na ginagawang angkop para sa mga kapaligiran na may mataas na nilalaman ng asin (tulad ng pagproseso ng seafood) o madalas na paggamit ng mga disinfectant na naglalaman ng chlorine.
Mataas na Kalinisan at Non-toxicity: Ang panloob na dingding ng bubulusan ay makinis (Ra ≤ 0.8μm) pagkatapos ng electrolytic polishing, nang walang mga patay na sulok o pores, na maaaring maiwasan ang pagdirikit at pagpaparami ng mga mikroorganismo (bacteria, fungi, atbp.). Hindi ito naglalabas ng mga mapaminsalang substance at sumusunod sa mga internasyonal na pamantayan sa kalinisan gaya ng FDA, 3A, at USP Class VI, na tinitiyak na ang daluyan (tubig, pagkain, gamot) ay hindi kontaminado.
Paglaban sa Temperatura at Pag-angkop sa Pagdidisimpekta: Matatagpuan nito ang mga proseso ng pagdidisimpekta sa mataas na temperatura (tulad ng 121 ℃ saturated steam sterilization sa loob ng 30 minuto) at mga kapaligirang mababa ang temperatura (hanggang sa -40 ℃), na umaangkop sa mga madalas na pagbabago ng temperatura sa mga sanitary system sa panahon ng paglilinis at operasyon. Hindi ito magde-deform o tumatanda dahil sa mga pagbabago sa temperatura.
Makinis na Inner Wall at Mababang Panganib sa Polusyon: Ang sobrang makinis na panloob na ibabaw ay binabawasan ang pagpapanatili ng mga nalalabi sa media, na ginagawang madali itong linisin sa panahon ng mga proseso ng CIP (Clean-in-Place). Kung ikukumpara sa mga magaspang na tubo, maaari nitong bawasan ang dalas ng paglilinis at paggamit ng mga ahente sa paglilinis, makatipid ng mga gastos at mabawasan ang epekto sa kapaligiran.
Mechanical Strength at Long Service Life: Ito ay may mataas na tensile strength (≥520MPa) at impact resistance, kayang tiisin ang mga pagbabago sa presyon sa sanitary pipelines (karaniwan ay 0.1-1.0MPa), at hindi madaling masira sa panahon ng pag-install o paggamit. Ang buhay ng serbisyo nito ay maaaring umabot ng higit sa 10 taon, na higit pa kaysa sa mga plastik na tubo (3-5 taon), na binabawasan ang dalas ng pagpapalit at pagpapanatili.
Mga Karaniwang Sitwasyon ng Application
Ang mga hindi kinakalawang na asero na bellow ay maaaring malutas ang mga punto ng paglalapat ng sakit ng mga tradisyonal na pipeline sa iba't ibang uri ng mga sanitary system:
Medikal at Healthcare Sanitary System
Mga Pipeline ng Medikal na Supply ng Tubig: Ginagamit para sa pagdadala ng purified water, sterile na tubig, at dialysis na tubig sa mga ospital. Ang makinis na panloob na dingding at paglaban sa kaagnasan ng mga bubulusan ay pumipigil sa pangalawang polusyon ng kalidad ng tubig, na tinitiyak ang kaligtasan ng paggamit ng medikal na tubig.
Mga Koneksyon sa Disinfection Pipeline: Pagkonekta sa mga autoclave, sterilizer, at iba pang kagamitan, makakayanan nito ang mataas na temperatura at mataas na presyon ng pagdidisimpekta ng singaw, na tinitiyak ang higpit ng pipeline sa panahon ng proseso ng pagdidisimpekta.
Wastewater Discharge sa Operating Rooms: Ginagamit para sa pag-discharge ng kontaminadong wastewater sa operating room, ang 316L stainless steel na bellow ay kayang labanan ang kaagnasan mula sa dugo, mga gamot, at mga disinfectant sa wastewater.
Mga Sanitary System sa Pagproseso ng Pagkain at Inumin
Mga Pipeline ng Transportasyon ng Hilaw na Materyal: Sa mga linya ng produksyon ng pagawaan ng gatas, inumin, at paggawa ng serbesa, ginagamit ito upang maghatid ng mga hilaw na materyales (gatas, juice, syrup, atbp.). Iniiwasan ng hindi nakakalason at makinis na panloob na dingding ang nalalabi ng materyal at paglaki ng bacteria, na nakakatugon sa mga kinakailangan sa kalinisan ng food grade.
Mga Sistema sa Paglilinis ng Pipeline: Pagkonekta ng mga kagamitan sa paglilinis ng CIP at mga kagamitan sa produksyon, makatiis ito sa pagguho ng mga likidong panlinis na may mataas na temperatura (80-95 ℃) at mga kemikal na panlinis, na tinitiyak ang epektibong paglilinis nang walang pinsala sa pipeline.
Mga Pipeline ng Steam Sterilization sa Mga Pabrika ng Pagkain: Ginagamit para sa transportasyon ng singaw sa mga proseso ng isterilisasyon ng pagkain, umaangkop ito sa madalas na epekto ng singaw na may mataas na temperatura at nagpapanatili ng matatag na pagganap.
Mga Sistemang Pangkalinisan sa Produksyon ng Pharmaceutical
API (Active Pharmaceutical Ingredient) Transportasyon: Sa mga pharmaceutical workshop, ginagamit ito para mag-transport ng mga API at intermediate na produkto. Ang bellow ay nakakatugon sa mga pamantayan ng GMP, na walang adsorption o leaching, na tinitiyak ang kadalisayan ng mga parmasyutiko.
Purified Water and Water for Injection Pipelines: Pagkonekta ng water treatment equipment at filling lines, makakayanan nito ang mataas na temperatura na sirkulasyon ng purified water at matugunan ang mahigpit na mga kinakailangan sa kalinisan ng tubig para sa mga injection system.
Mga Pasilidad ng Pampublikong Sanitary
Mga Pipeline ng Supply ng Tubig sa mga Pampublikong Banyo: Ginagamit sa mga pampublikong lugar na may mataas na trapiko gaya ng mga gym at swimming pool, lumalaban ito sa kaagnasan mula sa tubig na naglalaman ng chlorine at may magandang pressure resistance upang umangkop sa madalas na paggamit ng tubig.
Mga Pipeline ng Wastewater Treatment sa mga Pampublikong Lugar: Para sa transportasyon ng domestic wastewater sa mga istasyon, paliparan, atbp., lumalaban ito sa kaagnasan mula sa organikong bagay sa wastewater at hindi madaling harangan dahil sa makinis na panloob na dingding nito.
Mga Pangunahing Puntos sa Pagpili at Mga Detalye ng Pag-install
1. Scientific Selection
Pagpili ng Materyal: Ang 304 na hindi kinakalawang na asero ay angkop para sa pangkalahatang sanitary na kapaligiran (tulad ng mga pampublikong banyo); Mas pinipili ang 316L na hindi kinakalawang na asero para sa malupit na kapaligiran na may malakas na kaagnasan (tulad ng produksyon ng parmasyutiko, pagproseso ng seafood) o madalas na paggamit ng malalakas na disinfectant.
Rating ng Kalibre at Presyon: Pumili ng mga kalibre (DN15-DN100) ayon sa mga kinakailangan sa daloy ng sanitary system. Halimbawa, ang maliliit na kalibre (DN15-DN32) ay ginagamit para sa medikal na suplay ng tubig, at ang mga katamtamang kalibre (DN40-DN80) ay ginagamit para sa mga pipeline ng pagproseso ng pagkain. Ang rating ng presyon ay dapat na ≥ 1.5 beses ang presyon ng trabaho (karaniwan ay 1.0-1.6MPa).
Surface Treatment: Ang panloob na dingding ay dapat sumailalim sa electrolytic polishing (Ra ≤ 0.8μm) upang matiyak ang kinis at madaling paglilinis; ang panlabas na dingding ay maaaring pulido o i-passive upang mapahusay ang resistensya ng kaagnasan.
Mga Paraan ng Koneksyon: Ang mga koneksyon sa sanitary clamp (Tri-Clamp) ay karaniwang ginagamit, na madaling i-disassemble at linisin, na angkop para sa mga system na nangangailangan ng madalas na pagpapanatili; Ang mga flanged na koneksyon na may mga sanitary gasket (tulad ng EPDM, PTFE) ay ginagamit para sa mga high-pressure na pipeline upang matiyak ang sealing at kalinisan.
2. Mga Detalye ng Pag-install
Pagkontrol sa Kalinisan: Bago i-install, dapat linisin ang bellow (gamit ang purong tubig o alkohol) upang maalis ang langis, kalawang, at iba pang mga dumi. Para sa mga pharmaceutical at food system, ang degreasing at passivation na paggamot ay kinakailangan upang matugunan ang mga kinakailangan sa aseptiko.
Iwasan ang Dead Corners: Sa panahon ng pag-install, bawasan ang paggamit ng mga siko at tee. Kung kinakailangan, gumamit ng malalaking radius sanitary elbow upang maiwasan ang mga patay na sulok kung saan naipon ang dumi. Ang baluktot na radius ng bellows ay dapat na ≥ 5 beses ang diameter ng pipe upang maiwasan ang pagpapapangit na makakaapekto sa kalinisan.
Mga Kinakailangan sa Pagse-sealing: Ang mga sealing gasket ay dapat na food-grade o medikal na grade (tulad ng EPDM para sa mataas na temperatura, PTFE para sa acid at alkali resistance) at regular na palitan upang maiwasan ang paglaki ng bacterial dahil sa pagtanda ng gasket.
Sterilization at Testing: Pagkatapos ng installation, magsagawa ng pressure testing (gamit ang purong tubig o compressed air) para matiyak na walang leakage. Para sa mga aseptic system, magsagawa ng SIP (Sterilization-in-Place) sterilization upang i-verify na ang pipeline ay nakakatugon sa mga microbial na limitasyon (≤ 10 CFU/100mL).
Mga Benepisyo sa Application
Garantiyang Kaligtasan sa Kalinisan: Ang makinis na panloob na pader at corrosion resistance ng stainless steel bellows ay pumipigil sa kontaminasyon ng microbial at katamtamang pagkasira, binabawasan ang pag-scrap ng produkto sa produksyon ng pagkain at parmasyutiko at pag-iwas sa mga medikal na aksidente sa mga sistema ng pangangalagang pangkalusugan.
Bawasan ang Gastos sa Pagpapanatili: Ang mahabang buhay ng serbisyo at mga katangian ng madaling paglilinis ay nagpapababa sa dalas ng pagpapalit at paglilinis ng pipeline. Kung ikukumpara sa mga plastik na tubo, ang taunang gastos sa pagpapanatili ay maaaring mabawasan ng 40%-60%.
Sumunod sa Regulatory Requirements: Matugunan ang mga internasyonal na pamantayan sa kalinisan (FDA, 3A, GMP, atbp.) at pambansang mga kinakailangan sa regulasyon para sa mga sanitary system, pag-iwas sa mga parusa o pagsususpinde ng produksyon dahil sa hindi pagsunod.
Pagbutihin ang Kahusayan sa Produksyon: Tinitiyak ng maaasahang pagganap ang matatag na operasyon ng mga sanitary system, na binabawasan ang downtime na dulot ng mga pagkabigo sa pipeline. Ang madaling pag-disassembly ng mga sanitary connection ay nagpapabilis sa mga proseso ng pagpapanatili at paglilinis.
Buod
Ang mga hindi kinakalawang na asero na bellow, na may resistensya sa kaagnasan, mataas na kalinisan, at pagsunod sa mga pamantayan sa kalinisan, ay nagbibigay ng "ligtas, maaasahan, at mahusay" na solusyon sa pipeline para sa mga sanitary system. Sa mga larangan man ng medikal, pagkain, parmasyutiko, o pampublikong kalusugan, matutugunan nila ang mahigpit na mga kinakailangan sa kalinisan at kumplikadong mga kondisyon sa pagtatrabaho, na naglalagay ng matatag na pundasyon para sa ligtas na operasyon ng mga sanitary system.
Ang mga air conditioning at ventilation system (kabilang ang central air conditioning, komersyal na bentilasyon, malinis na air conditioning, atbp.) ay may mga pangunahing kinakailangan para sa mga pipeline, tulad ng maayos na air/medium transmission, vibration resistance at noise reduction, temperature at moisture resistance, flexible installation, at pangmatagalang stability. Ang mga tradisyunal na air duct (gaya ng galvanized steel sheet ducts) ay may mga problema tulad ng mataas na rigidity at malaking ingay ng vibration, habang ang mga plastik na tubo ay limitado sa temperatura at lakas. Ang mga hindi kinakalawang na asero na bellow, kasama ang kanilang natatanging materyal at istruktura na mga pakinabang, ay maaaring epektibong umangkop sa mga kumplikadong kondisyon ng pagtatrabaho ng air conditioning at mga sistema ng bentilasyon, na nagiging isang perpektong pagpipilian upang ma-optimize ang pagganap ng pipeline. Ang mga sumusunod ay nagpapaliwanag sa mga partikular na solusyon sa aplikasyon mula sa maraming dimensyon.
Tumpak na Pagtutugma ng Mga Pangunahing Kalamangan sa Pagganap sa Mga Kinakailangan ng System
Ang kapaligiran sa pagpapatakbo ng air conditioning at mga sistema ng bentilasyon ay nailalarawan sa pamamagitan ng pagbabagu-bago ng temperatura (-10 ℃ hanggang 80 ℃), mataas na kahalumigmigan ng hangin, madalas na panginginig ng boses ng kagamitan, at ang pangangailangan na bawasan ang resistensya ng hangin at ingay. Ang pagganap ng mga hindi kinakalawang na asero bellow ay maaaring tumpak na matugunan ang mga kinakailangang ito:
Napakahusay na Temperatura at Moisture Resistance: Ang 304 na hindi kinakalawang na asero ay maaaring gumana nang matatag sa hanay ng temperatura na -40 ℃ hanggang 300 ℃, ganap na sumasaklaw sa mga kinakailangan ng mga air conditioning system para sa supply ng hangin (12-18 ℃), return air (temperatura ng silid) at mga sistema ng bentilasyon para sa temperatura ng tambutso (-10 ℃ hanggang 60 ℃); kasabay nito, hindi sumisipsip ng tubig o amag ang hindi kinakalawang na asero, at kayang labanan ang kaagnasan sa mga kapaligirang may mataas na kahalumigmigan (tulad ng mga basement, bentilasyon ng swimming pool), pag-iwas sa kalawang ng pipeline o paglaki ng bacterial.
Vibration Resistance at Noise Reduction Capability: Ang annular corrugated structure ng bellows ay may magandang elastic shock absorption performance, na maaaring sumipsip ng vibrations na nabuo sa pamamagitan ng operasyon ng air conditioning units at fan (vibration frequency 10-100Hz), bawasan ang transmission ng vibrations sa pipelines at building structures, at bawasan ang ingay (kumpara sa matibay na air-1B); ito ay lalong angkop para sa mga lugar na sensitibo sa ingay tulad ng mga ospital at laboratoryo.
Mababang Wind Resistance at Airflow Stability: Ang panloob na pader ng bellows, pagkatapos ng maayos na paggamot (Ra≤1.6μm), ay may wind resistance coefficient (λ) na kasingbaba ng 0.02-0.03, na mas mababa kaysa sa lokal na resistensya ng tradisyonal na rectangular air ducts; ang annular cross-sectional na disenyo ay ginagawang mas pare-pareho ang pamamahagi ng airflow, iniiwasan ang mga eddy currents, at pinapabuti ang kahusayan sa pagpapalitan ng init ng mga air conditioning system at ang epekto ng bentilasyon ng mga sistema ng bentilasyon.
Flexibility ng Pag-install at Pag-adapt sa Space: Ang mga bellow ay maaaring baluktot nang basta-basta (ang pinakamababang radius ng baluktot ay 3-5 beses ang diameter ng pipe), at madaling lampasan ang mga hadlang tulad ng mga beam, column, at pipe, na binabawasan ang paggamit ng mga siko, tee at iba pang accessories; para sa mga makitid na espasyo (gaya ng mga ceiling mezzanine, equipment room), ang kanilang mga flexible na katangian ay maaaring gawing simple ang proseso ng pag-install at mabawasan ang kahirapan sa pagtatayo.
Lakas at Mga Bentahe ng Buhay ng Serbisyo: Ang lakas ng tensile ng hindi kinakalawang na asero (≥520MPa) ay mas mataas kaysa sa mga plastik na tubo, na may resistensya sa epekto, na makatiis sa positibong presyon (≤2000Pa) at negatibong presyon (≥-500Pa) sa air duct, na nakakatugon sa mga kinakailangan ng mga high-pressure air supply system; ang buhay ng serbisyo ay maaaring umabot ng higit sa 20 taon, malayong lumampas sa anti-corrosion cycle ng galvanized steel sheet air ducts (8-12 taon).
Mga Karaniwang Sitwasyon sa Application
Ang mga hindi kinakalawang na asero na bellow ay maaaring partikular na malulutas ang mga punto ng paglalapat ng sakit ng mga tradisyonal na pipeline sa iba't ibang mga link ng air conditioning at mga sistema ng bentilasyon:
Central Air Conditioning System
Seksyon ng koneksyon sa pagitan ng mga air conditioning unit at air ducts: Sa air outlet ng water chillers at air handling units, maaaring makuha ng bellow ang vibration mula sa operasyon ng kagamitan, maiwasan ang ingay ng air duct resonance na dulot ng matibay na koneksyon; kasabay nito, magbayad para sa displacement sa pagitan ng mga unit at air duct dahil sa mga error sa pag-install o pagbabago ng temperatura.

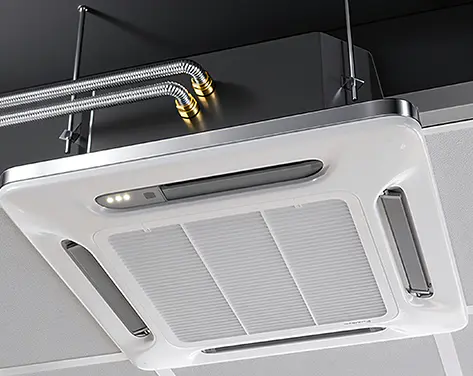

Koneksyon sa pagitan ng mga fan coil at branch pipe: Ang mga maliit na kalibre (DN80-DN200) na bellow ay angkop para sa supply/return air ducts ng fan coils. Binabawasan ng nababaluktot na istraktura ang pagpapadala ng vibration ng fan, at ang makinis na panloob na dingding ay hindi nakakaipon ng alikabok, na binabawasan ang dalas ng paglilinis at pagpapanatili ng mga air conditioning system.
Koneksyon ng pipeline ng nagpapalamig: Sa mga pipeline ng nagpapalamig (gaya ng R32, R410A) ng mga multi-split na air conditioner, ang mga bellow ay maaaring umangkop sa mga pagbabago sa temperatura (-15 ℃ hanggang 60 ℃) sa panahon ng sirkulasyon ng nagpapalamig, at pinipigilan ng kanilang vibration resistance ang pagtagas ng nagpapalamig na dulot ng maluwag na mga interface.
Komersyal at Industrial Ventilation System
Mga tubo ng tambutso sa kusina: Ang mga hindi kinakalawang na asero na bellow ay lumalaban sa oil fume corrosion, at ang kanilang mga nababaluktot na katangian ay umaangkop sa kumplikadong spatial na layout ng mga kusina. Ang kanilang paglaban sa mataas na temperatura (≤300 ℃) ay maaaring makayanan ang agarang mataas na temperatura ng fume ng langis, na mas ligtas kaysa sa mga plastik na tubo.
Pang-industriya na bentilasyon ng pagawaan: Sa maalikabok at mahalumigmig na mga pagawaan (tulad ng pagpoproseso ng pagkain, paggawa ng makinarya), ang resistensya ng kaagnasan ng mga bubulusan ay maaaring labanan ang pagguho ng alikabok at kalawang ng tubig sa kondensasyon. Pinapadali ng flexible na disenyo ang koneksyon ng mga saksakan ng bentilasyon sa iba't ibang lugar, na nagpapahusay sa kahusayan ng bentilasyon.
Mga sistema ng tambutso ng usok ng sunog: Ang mataas na temperatura na hindi kinakalawang na asero na bubulusan (tulad ng 316 na materyal) ay maaaring gumana nang tuluy-tuloy sa 280 ℃ nang higit sa 30 minuto, na nakakatugon sa mga kinakailangan sa paglaban sa sunog ng tambutso ng usok ng apoy, at tinitiyak ng kanilang vibration resistance na ang mga tubo ay hindi mahuhulog kung sakaling sunog.
Malinis na Air Conditioning at Espesyal na Bentilasyon
Ang bentilasyon sa malinis na operating room ng ospital: Ang mga bellow na may electrolytically polished na panloob na dingding (Ra≤0.8μm) ay hindi nakakaipon ng alikabok at madaling ma-disinfect, nakakatugon sa malinis na pamantayan ng GMP, binabawasan ang panganib ng paglaki ng bacteria, at umaangkop sa high-efficiency filtration ventilation system sa mga operating room.
Tambutso mula sa mga laboratory fume hood: Maaaring ikonekta ng mga bubungan ang mga fume hood sa mga pangunahing air duct. Ang chemical corrosion resistance (316 material) ay lumalaban sa erosion mula sa laboratory exhaust gas (gaya ng acid-base gases), at ang flexible na istraktura ay nagpapadali sa pagsasaayos ng posisyon ng pag-install ng mga fume hood.
Air conditioning at bentilasyon sa mga data center: Sa mga silid ng server na may mataas na densidad, tumpak na maikonekta ng mga bellow ang mga saksakan ng air conditioning at mga air duct ng cabinet, bawasan ang pagkawala ng malamig na hangin, at binabawasan ng resistensya ng vibration ng mga ito ang interference ng mga air conditioning fan sa pagpapatakbo ng server.
III. Mga Pangunahing Puntos sa Pagpili at Mga Detalye ng Pag-install
1. Scientific Selection
Materyal at Kalibre: Ang 304 na hindi kinakalawang na asero ay pinili para sa ordinaryong air conditioning at mga sistema ng bentilasyon; Ang 316 na hindi kinakalawang na asero ay pinili para sa mahalumigmig at kinakaing unti-unti na mga kapaligiran (tulad ng mga kusina, mga laboratoryo); ang mga caliber ay pinili ayon sa mga kinakailangan sa dami ng hangin mula sa DN50-DN600 (karaniwang ginagamit ang DN100-DN300 para sa mga layuning sibil, DN300-DN600 para sa mga layuning pang-industriya).
Rating ng Presyon at Temperatura: Piliin ang kaukulang rating ng presyon ayon sa presyon ng hangin ng system (1000Pa rating ay pinili para sa mga conventional air duct system, 2000Pa rating para sa high-pressure air supply system); ang mga espesyal na bubuyog na may paglaban sa temperatura na ≥280 ℃ ay kinakailangan para sa mga sitwasyong may mataas na temperatura (tulad ng tambutso ng usok ng apoy).
Paraan ng Koneksyon: Ang koneksyon ng flange ay ginagamit para sa pagkonekta sa mga interface ng kagamitan (nilagyan ng mga gasket ng goma upang mapahusay ang sealing at shock absorption); clamp connection ay maaaring gamitin para sa air duct section connection (madaling i-disassemble at linisin); welded na koneksyon ay inirerekomenda para sa malinis na sistema (upang mabawasan ang mga leakage point).
Haba at Halaga ng Kompensasyon: Tukuyin ang haba ayon sa distansya ng pag-install at mga kinakailangan sa pag-alis ng vibration, at magreserba ng 5%-10% na margin ng pagpapalawak upang matiyak na ang mga bellow ay maaaring lumawak at malayang umuurong sa panahon ng vibration o pagbabago ng temperatura, na maiwasan ang labis na pag-unat.
2. Mga Detalye ng Pag-install
Paglilinis at Pretreatment: Bago i-install, alisin ang mantsa ng langis at mga dumi sa bellow. Ang mga malinis na sistema ay kailangang linisin ng purong tubig at tuyo; para sa mga sistema ng bentilasyon na nauugnay sa pagkain at gamot, dapat piliin ang walang langis na ginagamot na bubulusan upang maiwasan ang polusyon sa hangin.
Baluktot at Pag-aayos: Kapag baluktot, kontrolin ang baluktot na radius ≥ ang halaga na tinukoy ng produkto (tulad ng bending radius ng DN200 bellows ≥600mm), at ipagbawal ang matalim na pagliko o pag-ikot; itakda ang mga sliding support bawat 3-5 metro sa tuwid na seksyon (nagbibigay-daan sa paggalaw ng ehe), at magdagdag ng mga suportang sumisipsip ng shock malapit sa mga pinagmumulan ng vibration upang mabawasan ang pag-alog ng pipeline.
Pagse-sealing at Pagbabawas ng Ingay: Kapag ginamit ang flange connection, higpitan ang mga bolts nang pantay-pantay upang matiyak na ang gasket ay ganap na nakakabit; sa pagitan ng vibrating equipment tulad ng mga fan at air conditioning units at bellows, maaaring magdagdag ng rubber shock absorbers upang higit na mapahusay ang epekto ng pagbabawas ng ingay.
Pagsubok at Pagtanggap: Pagkatapos ng pag-install, magsagawa ng isang pagsubok sa presyon ng hangin (ang pagsubok ng presyon ng mga positibong sistema ng presyon ay 1.2 beses ang presyon ng disenyo, at ang presyon ay pinananatili sa loob ng 1 oras nang walang pagtagas); sa panahon ng operasyon, tuklasin ang halaga ng ingay (na dapat matugunan ang mga pamantayan ng ingay ng lugar, tulad ng mga ospital ≤40dB).
Mga Benepisyo sa Application
Pagbutihin ang System Comfort: Ang mga katangian ng vibration resistance at noise reduction ay ginagawang mas tahimik ang air conditioning at mga ventilation system, lalo na sa mga tirahan, hotel at iba pang mga lugar, na maaaring makabuluhang mapabuti ang karanasan sa pamumuhay; binabawasan ng disenyo ng low wind resistance ang ingay ng airflow, na iniiwasan ang "hangin na alulong" ng mga tradisyonal na air duct.
Bawasan ang Gastos sa Pagpapanatili: Ang hindi kinakalawang na asero ay lumalaban sa kaagnasan at lumalaban sa moisture, binabawasan ang dalas ng pagpapalit dahil sa kalawang at amag ng pipeline, at ang taunang gastos sa pagpapanatili ay maaaring mabawasan ng 30%-50%; ang makinis na panloob na dingding ay hindi madaling makaipon ng alikabok, at ang cycle ng paglilinis ay pinalawig sa 1-2 taon (ang mga tradisyunal na air duct ay 3-6 na buwan).
Pahusayin ang Kaligtasan ng System: Sa mga sistema ng tambutso ng usok ng sunog, ang mga bubulusang lumalaban sa mataas na temperatura ay maaaring matiyak ang kinis ng mga tambutso ng usok kung sakaling magkaroon ng sunog; ang impact resistance ay pumipigil sa mga air duct na masira dahil sa vibration at banggaan, na binabawasan ang panganib ng air leakage.
Pagbutihin ang Kahusayan sa Pag-install: Binabawasan ng nababaluktot na istraktura ang paggamit ng mga accessories at on-site na pagputol at pagproseso, pinaikli ang panahon ng pag-install ng 20%-40%, na partikular na angkop para sa pagbabago ng air conditioning at mga sistema ng bentilasyon sa mga lumang gusali, na binabawasan ang pinsala sa orihinal na istraktura.
Buod
Sa pamamagitan ng pag-optimize ng materyal at istraktura, ang mga hindi kinakalawang na asero na bellow ay nakakamit ng komprehensibong pagganap ng "mababang ingay at mataas na kahusayan, paglaban sa kaagnasan at tibay, at nababaluktot na pagbagay" sa air conditioning at mga sistema ng bentilasyon. Kumportable man itong air conditioning sa mga sibil na gusali o espesyal na bentilasyon sa mga pang-industriyang lugar, maaari silang magbigay ng maaasahang mga solusyon sa pipeline, na naglalagay ng matatag na pundasyon para sa matatag na operasyon at pagpapabuti ng pagganap ng system.
304 hindi kinakalawang na asero, na may malakas na paglaban sa kaagnasan. Ang 316L ay angkop para sa mas mahirap na kapaligiran. Ang mga joints ay gawa sa carbon steel, na isang cost-effective na joint.
Sinusuportahan nito ang maraming kalibre mula DN6 hanggang DN25, na nakakatugon sa mga kinakailangan sa pipeline ng iba't ibang sistema tulad ng sanitasyon, pagpainit, at air conditioning.
tatlong BALITA
Haoyin (Ningbo) Bellows Technology Co., Ltd.
