Ang mga heating system (kabilang ang civil heating, industrial heating, bagong energy heating, atbp.) ay may mga pangunahing kinakailangan para sa mga pipeline, tulad ng mataas na temperatura na resistensya, thermal fatigue resistance, maaasahang sealing, adaptability sa thermal expansion at contraction, at medium compatibility. Ang mga tradisyunal na metal pipe (gaya ng mga galvanized steel pipe) ay madaling mag-crack dahil sa thermal stress, habang ang mga plastic pipe ay nalilimitahan ng pinakamataas na limitasyon sa temperatura. Gayunpaman, ang mga hindi kinakalawang na asero na bellow, kasama ang kanilang natatanging materyal at disenyo ng istruktura, ay epektibong malulutas ang mga problemang ito at maging isang perpektong solusyon sa pipeline para sa mga sistema ng pag-init. Ang mga sumusunod ay nagpapaliwanag sa mga partikular na solusyon sa aplikasyon mula sa maraming dimensyon.​
Malalim na Pag-angkop ng Mga Pangunahing Kalamangan sa Pagganap sa Mga Kinakailangan sa Sistema ng Pag-init​
Ang kapaligiran sa pagpapatakbo ng mga sistema ng pag-init ay nailalarawan sa pamamagitan ng malalaking pagbabago sa temperatura (-10 ℃ hanggang 300 ℃), magkakaibang media (mainit na tubig, singaw, langis na nagdadala ng init, atbp.), at pagkakaroon ng thermal stress at vibration. Ang pagganap ng mga hindi kinakalawang na asero bellow ay maaaring tumpak na matugunan ang mga kinakailangang ito:
Napakahusay na Paglaban sa Mataas na Temperatura at Thermal Stability: Ang 304 na hindi kinakalawang na asero ay maaaring makatiis sa mga kapaligirang may katamtamang temperatura na mas mababa sa 200 ℃ (tulad ng pagpainit ng mainit na tubig sa sibil), 316 na hindi kinakalawang na asero ay maaaring umangkop sa mga sitwasyong may mataas na temperatura na 200-400 ℃ (tulad ng mga pipeline ng singaw sa industriya), at kahit na mga espesyal na trabaho sa itaas ng 310 na mga grado (gaya ng mga 310 na mataas na antas) 600 ℃. Ang materyal ay hindi tatanda o magkakaroon ng lakas attenuation dahil sa pangmatagalang mataas na temperatura.​
Thermal Fatigue Resistance at Expansion Compensation Capability: Ang annular corrugated structure ng bellows ay nagbibigay dito ng magandang axial extensibility. Sa panahon ng pag-ikot ng pagsisimula ng sistema ng pag-init (pagtaas ng temperatura) at pag-shutdown (pagbaba ng temperatura), maaari nitong makuha ang pagbabago ng haba ng pipeline na dulot ng thermal expansion at contraction (ang halaga ng kompensasyon ay maaaring umabot sa 5% -10% ng sarili nitong haba), binabawasan ang pagluwag ng interface o pag-crack ng pipeline na dulot ng matibay na koneksyon. Ito ay lalong angkop para sa pagkonekta ng mga boiler, heat exchanger at iba pang kagamitan na may mga pangunahing pipeline.​
Medium Compatibility at Corrosion Resistance: Ito ay may tolerance sa karaniwang heating media gaya ng mainit na tubig, singaw, at heat-conducting oil. Ang 304 na hindi kinakalawang na asero ay maaaring labanan ang pag-scale ng mga calcium at magnesium ions sa tubig at oxygen na kaagnasan. Ang 316 na hindi kinakalawang na asero ay maaaring makatiis sa pagguho mula sa singaw na naglalaman ng sulfur at mahinang acidic na heat-conducting media, na iniiwasan ang medium leakage na dulot ng kaagnasan at pagbubutas ng panloob na dingding ng pipeline.​
Pagkakaaasahan ng Pagse-sealing at Kapasidad ng Pressure-bearing: Sa pamamagitan ng precision-machined flange, thread at iba pang mga istruktura ng koneksyon, na sinamahan ng mga sealing gasket na lumalaban sa mataas na temperatura (tulad ng mga graphite gasket, metal-clad gasket), maaaring makamit ang zero-leakage sealing sa ilalim ng pangmatagalang mataas na temperatura. Ang working pressure ay maaaring umabot sa 1.6-10MPa, na nakakatugon sa mga kinakailangan sa presyon ng low-pressure civil heating (sa ibaba 0.6MPa) at high-pressure na pang-industriyang steam system (sa itaas 4.0MPa).​
Heat Conduction Efficiency at Energy Saving: Ang thermal conductivity ng hindi kinakalawang na asero (mga 16-21 W/(m·K)) ay mas mataas kaysa sa plastic pipe, at ang annular structure ng bellows ay maaaring tumaas ang contact area sa pagitan ng medium at pipeline, na nagpapabilis ng heat transfer. Kasabay nito, ang panlabas na dingding ng pipeline ay maaaring maginhawang nilagyan ng insulation layer upang mabawasan ang pagkawala ng init at pagbutihin ang performance ng system na nakakatipid ng enerhiya.​
Mga Karaniwang Sitwasyon sa Application
Ang mga hindi kinakalawang na asero na bellow ay maaaring partikular na malulutas ang mga punto ng paglalapat ng sakit ng mga tradisyonal na pipeline sa iba't ibang uri ng mga sistema ng pag-init:
Mga Sistema ng Pag-init ng Sibil at Mainit na Tubig
Pagkonekta ng mga tubo ng sangay sa pagitan ng mga radiator at pangunahing mga tubo: Gamit ang kakayahang umangkop ng mga bellow, madali nilang malalampasan ang mga hadlang tulad ng mga dingding at kasangkapan, bawasan ang paggamit ng mga siko, at babaan ang resistensya ng daloy ng tubig; kasabay nito, sinisipsip nila ang pagpapalawak at pag-urong ng pipeline sa panahon ng pag-init at hindi pag-init upang maiwasan ang pagtagas ng interface.​

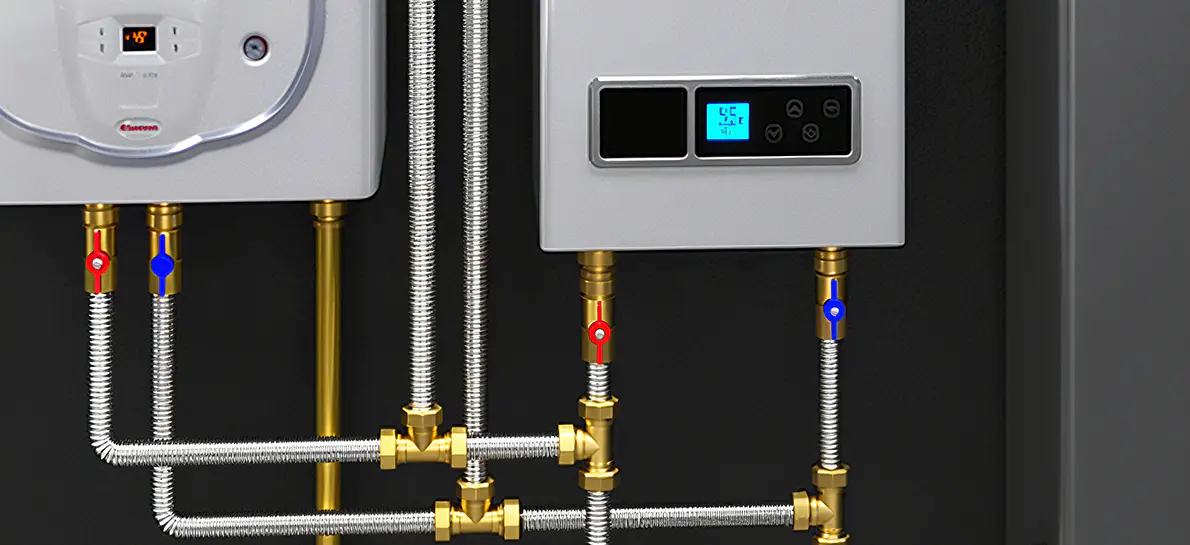

Koneksyon sa pagitan ng mga wall-hung boiler at hot water pipelines: Matatagpuan ng mga ito ang 80-95℃ na temperatura ng mainit na tubig sa panahon ng pagpapatakbo ng mga wall-hung boiler, lumalaban sa thermal fatigue na dulot ng madalas na pag-start up at shutdown, at mas matibay kaysa sa mga rubber hose (madaling matanda) at mga copper pipe (malakas na tigas), na may buhay ng serbisyo na higit sa 15 taon.​
Koneksyon ng mga manifold sa low-temperature floor radiant heating (water floor heating): Ang maliit na kalibre (DN15-DN25) bellows ay maaaring umangkop sa multi-branch na layout ng mga floor heating pipe, bawasan ang resistensya ng daloy ng tubig, at pagbutihin ang pagkakapareho ng init.​
Mga Sistema ng Pang-industriya na Pag-init
Koneksyon sa pagitan ng mga boiler at steam pipeline: Sa labasan ng coal-fired/gas-fired boiler, maaaring makuha ng bellow ang matinding thermal expansion sa panahon ng pagsisimula ng boiler, protektahan ang mga valve at pipeline interface, at maiwasan ang steam leakage (steam temperature ay karaniwang 150-300℃, pressure 1.0-4.0MPa).​
Heat-conducting oil heating systems: Ginagamit para sa pagkonekta ng mga heat-conducting oil furnace sa mga reactor, dryer at iba pang kagamitan. Ang 316 na hindi kinakalawang na asero ay maaaring makatiis ng pangmatagalang pagguho ng langis na nagdudulot ng init (temperatura 200-300 ℃), at ang vibration resistance nito (binuo ng pump operation) ay pumipigil sa pagluwag ng mga joint ng pipeline.​
Koneksyon ng pipeline ng mga electric heating equipment: Gaya ng mga inlet at outlet pipeline ng mga electric heating reactor, ang bellow ay maaaring umangkop sa lokal na mataas na temperatura ng mga electric heating elements, at walang problema sa paglabas ng amoy mula sa mga plastik na tubo.​
Bagong Sistema ng Pag-init ng Enerhiya
Mga pipeline ng sirkulasyon ng mga solar thermal collection system: Ang pagkonekta ng mga solar collector at hot water storage tank, ang 304 stainless steel ay kayang labanan ang mataas na temperatura (70-100 ℃) sa ilalim ng direktang liwanag ng araw at kaagnasan ng ulan, at ang flexible na istraktura ay umaangkop sa bahagyang displacement ng mga collector dahil sa mga anggulo ng pag-install.​
Mga pipeline ng sirkulasyon ng tubig ng mga air-source heat pump: Sa hanay ng pagbabagu-bago ng temperatura na -10 ℃ hanggang 55 ℃, ang mga bellow ay maaaring bumawi para sa pagpapalawak at pag-ikli ng mga pipeline na dulot ng mga pagbabago sa temperatura sa kapaligiran, pag-iwas sa mababang temperatura ng embrittlement o mataas na temperatura na pagpapapangit ng mga plastik na tubo.​
Mga Espesyal na Sitwasyon sa Pag-init
Mga pipeline ng steam disinfection sa industriya ng pagpoproseso ng pagkain: Ang panloob na dingding ng stainless steel bellow ay makinis at madaling linisin, nakakatugon sa mga pamantayan sa kalinisan ng pagkain (tulad ng 3A certification), lumalaban sa 121℃ mataas na temperatura na pagdidisimpekta ng singaw, at walang panganib ng polusyon sa kalawang.​
Koneksyon ng pipeline ng mga kagamitan sa pag-init ng laboratoryo (tulad ng mga oil bath, constant temperature tank): Ang mga maliliit na kalibre ng bubulusan (DN6-DN15) ay maaaring tumpak na umangkop sa mga kagamitan sa katumpakan, at tinitiyak ng kanilang vibration resistance ang stable na medium transmission sa panahon ng mga eksperimento.
Mga Pangunahing Puntos sa Pagpili at Mga Detalye ng Pag-install​
1. Scientific Selection​
Pagtutugma ng Materyal: Ang 304 na hindi kinakalawang na asero ay pinili para sa mga sistema ng katamtamang temperatura (≤200 ℃); Ang 316 na hindi kinakalawang na asero ay pinili para sa mga sistema ng mataas na temperatura (200-400 ℃) o kinakaing unti-unting media (tulad ng singaw na naglalaman ng asupre); Ang 310S stainless steel ay pinili para sa mga ultra-high temperature system (>400℃).​
Rating ng Kalibre at Presyon: Piliin ang mga kalibre ng DN10-DN300 ayon sa rate ng daloy ng daluyan ng pag-init (karaniwang ginagamit ang DN15-DN50 para sa mga layuning sibil, DN50-DN200 para sa mga layuning pang-industriya); ang gumaganang presyon ay dapat na ≥1.25 beses ang presyon ng disenyo ng system (halimbawa, kung ang presyon ng disenyo ng isang steam system ay 1.6MPa, piliin ang mga bellow na may rating na ≥2.0MPa).​
Paraan ng Koneksyon: Ang sinulid na koneksyon (na may mataas na temperatura na lumalaban sa hilaw na materyal na tape) ay karaniwang ginagamit sa mga sistemang sibil; Ang koneksyon ng flange (na may mga gasket ng sugat ng metal) ay kadalasang ginagamit sa mga sistemang pang-industriya; Maaaring piliin ang mga ferrule joint para sa tumpak na koneksyon ng kagamitan (upang matiyak ang pagiging malinis nang walang patay na sulok).​
Halaga ng Kompensasyon ng Pagpapalawak: Kalkulahin ang halaga ng thermal expansion ayon sa haba ng pipeline at pagkakaiba ng temperatura (formula: ΔL=α×L×ΔT, kung saan ang α ay ang linear expansion coefficient ng stainless steel), tinitiyak na ang halaga ng kompensasyon ng mga bellow ay ≥ ang kinakalkulang halaga upang maiwasan ang labis na pag-stretch o compression.​
2. Mga Detalye ng Pag-install​
Pretreatment at Paglilinis: Bago i-install, alisin ang oxide scale at mantsa ng langis sa pipeline. Ang mga sistemang may mataas na temperatura ay kailangang ma-degrease (tulad ng paglilinis gamit ang trichloroethylene); kapag kumokonekta sa mga kagamitan sa pagkain at parmasyutiko, dapat piliin ang mga bellow na may electrolytically polished na panloob na mga dingding upang maiwasan ang paglaki ng microbial.​
Baluktot at Pag-aayos: Ang radius ng baluktot ay ≥ ang radius na tinukoy ng produkto (karaniwan ay 6-10 beses ang diameter ng tubo). Ipinagbabawal na mag-aplay ng labis na puwersa sa panahon ng malamig na baluktot upang maging sanhi ng pagpapapangit ng corrugation; Ang mga sliding support ay itinatakda tuwing 2-3 metro sa tuwid na seksyon (nagbibigay-daan sa axial expansion), at ang mga fixed support ay nakatakda sa magkabilang dulo ng compensation section upang limitahan ang lateral displacement.​
Pagse-sealing at Insulation: Kapag ginamit ang flange connection, higpitan ang bolts nang pantay-pantay (step by step diagonal) para maiwasan ang seal failure na dulot ng eccentric load; Ang mga pipeline na may mataas na temperatura ay kailangang balot ng mga insulation layer (tulad ng rock wool, aluminum silicate) sa labas ng bellows, ngunit dapat na nakalaan ang expansion space upang maiwasan ang insulation layer na hadlangan ang compensation ng bellows.​
Operasyon at Pagsubok sa Pagsubok: Pagkatapos ng pag-install, magsagawa ng isang pagsubok sa presyon ng tubig (ang presyon ng pagsubok ay 1.5 beses ang presyon ng trabaho, at ang presyon ay pinananatili sa loob ng 30 minuto nang walang pagtagas); Ang mga high-temperature system ay kailangang magsagawa ng mainit na pag-commissioning upang masubaybayan kung ang mga bubulusan ay lumalawak at maayos na kumukuha at kung mayroong pagtagas sa interface.​
Mga Benepisyo sa Application
Pahabain ang Buhay ng Serbisyo ng System: Ang thermal fatigue resistance ng stainless steel bellows ay maaaring pahabain ang walang problema na ikot ng operasyon ng sistema ng pag-init sa higit sa 10 taon, na higit pa kaysa sa galvanized steel pipe (5-8 taon) at plastic pipe (3-5 taon), na binabawasan ang mga gastos sa pagpapalit.​
Bawasan ang Gastos sa Pagpapanatili: Ang paglaban sa kaagnasan at paglaban sa mataas na temperatura ay binabawasan ang pagpapanatili ng shutdown na dulot ng kaagnasan at pagkalagot ng pipeline, at ang taunang gastos sa pagpapanatili ay maaaring mabawasan ng 40%-60%; lalo na sa mga sistema ng pag-init ng industriya, maiiwasan ang pagkalugi sa produksyon na dulot ng medium leakage.​
Pagbutihin ang Kaligtasan sa Operasyon: Ang Zero-leakage sealing at anti-thermal stress na disenyo ay nagbabawas sa panganib ng mga scald at sunog na dulot ng pagtagas ng high-temperature na media (tulad ng steam at heat-conducting oil), at maaaring mabawasan ang mga pagkawala ng ari-arian na dulot ng pagtagas ng tubig sa bahay sa civil heating.​
Pahusayin ang System adaptability: Ang kakayahang umangkop sa kompensasyon ay ginagawang hindi limitado ang pag-install ng pipeline ng mga istruktura ng gusali (tulad ng mga dingding at sahig), lalo na angkop para sa pagbabago ng mga sistema ng pag-init sa mga lumang gusali, na binabawasan ang paghuhukay sa dingding at pagkasira ng istruktura.​
Buod
Sa pamamagitan ng dalawahang bentahe ng materyal at istraktura, ang mga hindi kinakalawang na asero na bubulusan ay nakakamit ng komprehensibong pagganap ng "high temperature resistance, anti-expansion, stable sealing, at mahabang buhay ng serbisyo" sa mga sistema ng pag-init. Kung ito man ay ang mga kinakailangan sa kaginhawaan ng civil heating o ang malupit na kondisyon sa pagtatrabaho ng industrial heating, maaari silang magbigay ng maaasahang mga solusyon sa pipeline, na naglalagay ng matatag na pundasyon para sa mahusay at ligtas na operasyon ng mga sistema ng pag-init.​
