Sa mga sistema ng paghahatid ng gas, ang kaligtasan, pagganap ng sealing, at katatagan ng mga pipeline ay direktang nauugnay sa normal na operasyon ng system at kaligtasan ng mga tauhan. Kung ito man ay mga pang-industriya na gas (gaya ng oxygen, nitrogen, hydrogen), mga fuel gas (natural gas, liquefied petroleum gas), o mga espesyal na gas (tulad ng mga corrosive gas, high-purity na gas), ang mga kinakailangan para sa mga transmission pipeline ay napakahigpit. Ang mga hindi kinakalawang na asero na bellow, kasama ang kanilang natatanging materyal at istrukturang bentahe, ay epektibong malulutas ang mga problema tulad ng pagtagas, kaagnasan, at epekto ng vibration na kinakaharap ng mga tradisyunal na pipeline sa paghahatid ng gas, na ginagawa itong perpektong pagpipilian para sa mga sistema ng gas. Ang sumusunod ay nagpapaliwanag sa mga partikular na solusyon mula sa maraming dimensyon.​
Tumpak na Pagtutugma ng Mga Pangunahing Kalamangan sa Pagganap sa Mga Kinakailangan sa Gas System​
Ang mga pangunahing kinakailangan ng mga sistema ng gas para sa mga pipeline ay ganap na sealing, paglaban sa kaagnasan ng gas, paglaban sa vibration at epekto, kakayahang umangkop sa pagbabagu-bago ng presyon, at kontrol sa kalinisan. Ang mga katangian ng hindi kinakalawang na asero sa ibaba ay maaaring ganap na matugunan ang mga kinakailangang ito:
Extreme Sealing Performance: Ang pag-ampon ng integrally formed 304, 316, at iba pang stainless steel na materyales, ang bellows at connecting ends (tulad ng mga thread, flanges) ay nakakamit ng mahigpit na kooperasyon sa pamamagitan ng precision machining, na maaaring magsagawa ng metal-to-metal hard sealing o itugma sa mga espesyal na seal (tulad ng copper gaskets), para matiyak na zero gaskets ang PTFE gaskets. Para sa mga high-pressure na gas system (na may working pressure na hanggang 10MPa o higit pa), ang pagiging maaasahan ng sealing nito ay malayo sa mga hose ng goma o ordinaryong pipeline ng metal, at ang rate ng pagtagas ay maaaring kontrolin sa ibaba 1×10¹⁰ Pa·m³/s.​
Napakahusay na Paglaban sa Kaagnasan ng Gas: Ang 304 na hindi kinakalawang na asero ay maaaring makatiis ng pangmatagalang pagguho ng mga tuyong gas (tulad ng oxygen, nitrogen) at hindi kinakaing unti-unti na mga gas na panggatong; Ang 316 na hindi kinakalawang na asero, dahil sa nilalaman nitong molibdenum, ay maaaring lumaban sa kaagnasan ng mga gas na naglalaman ng sulfur, chlorine gas, hydrogen fluoride, at iba pang mga corrosive na gas, na iniiwasan ang pagbuo ng mga butas o impurity shedding sa panloob na dingding ng pipeline na dulot ng pagguho, kaya tinitiyak ang kadalisayan ng paghahatid ng gas.​
Vibration at Pressure Fluctuation Resistance: Ang annular corrugated structure ng bellows ay may magandang elasticity, na maaaring sumipsip ng vibrations at pressure pulses na nabuo ng compressor operation at valve opening/closing sa gas system, bawasan ang stress concentration sa pipeline interface, at babaan ang panganib ng maluwag na pagtagas na dulot ng matibay na koneksyon. Ito ay partikular na angkop para sa pagkonekta ng mga bahagi sa pagitan ng mga gas compressor, mga tangke ng imbakan, at mga pipeline.​
Kakayahang umangkop sa Kalinisan: Pagkatapos ng electrolytic polishing ng panloob na dingding, ang gaspang sa ibabaw ng Ra ay maaaring kasing baba ng 0.8μm o mas mababa, na hindi madaling i-adsorb ang mga dumi o kahalumigmigan sa gas, at walang mga particle na nahuhulog. Natutugunan nito ang mga kinakailangan sa paghahatid ng mga high-purity na gas (tulad ng ultra-high purity nitrogen na ginagamit sa industriya ng electronics, mga espesyal na gas na ginagamit sa paggawa ng semiconductor) at iniiwasan ang polusyon ng gas na nakakaapekto sa kalidad ng produksyon.​
Malawak na Temperatura at Pressure adaptability: Maaari itong gumana nang matatag sa hanay ng temperatura na -200 ℃ hanggang 450 ℃, umaangkop sa pagpapadala ng singaw ng mababang temperatura na mga tunaw na gas (tulad ng likidong nitrogen, likidong oxygen) at mga sistema ng gas na may mataas na temperatura; ang working pressure ay sumasaklaw mula sa vacuum hanggang 30MPa, na hindi lamang makakatugon sa mga pangangailangan ng low-pressure na mga pipeline ng gasolina ng gasolina (sa ibaba 0.1MPa) ngunit magagamit din sa mga high-pressure na pang-industriyang sistema ng paghahatid ng gas.​
Mga Karaniwang Sitwasyon sa Application
Ang mga hindi kinakalawang na asero bellow ay maaaring partikular na malutas ang mga problema sa paghahatid sa iba't ibang uri ng mga sistema ng gas:
Industrial Gas Transmission Systems
Ginagamit para sa koneksyon ng pipeline ng mga inert na gas tulad ng oxygen, nitrogen, at argon, lalo na sa mga welding workshop at metal processing field. Ang vibration resistance ng bellows ay maaaring mabawasan ang leakage risk sa koneksyon sa pagitan ng oxygen cylinders at pipelines.​
Sa mga sistema ng paghahatid ng hydrogen, maiiwasan ng materyal na 316 na hindi kinakalawang na asero ang pagkawasak ng hydrogen, at sa isang espesyal na istraktura ng sealing, maiiwasan nito ang mga panganib sa pagsabog na dulot ng pagtagas ng hydrogen.​
Para sa paghahatid ng mga corrosive na pang-industriya na gas (tulad ng chlorine gas, sulfur dioxide), 316L stainless steel bellows ay pinili upang labanan ang kaagnasan ng pipeline sa pamamagitan ng mga gas at matiyak ang pangmatagalang ligtas na operasyon ng system.​
Mga Sistema ng Pagbibigay ng Gas

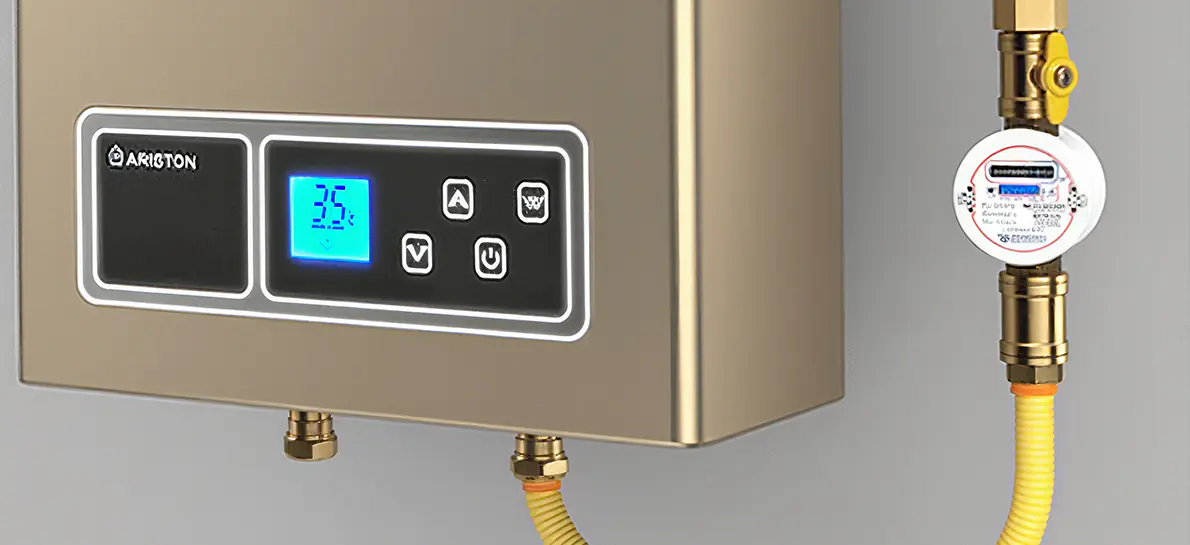

Para sa panloob at panlabas na pipeline na koneksyon ng urban natural gas at liquefied petroleum gas, ang mga bellow ay ginagamit sa pagitan ng mga metro ng gas, mga balbula, at mga pangunahing pipeline. Ang kanilang flexible compensation ay maaaring mabawasan ang interface leakage na dulot ng pipeline displacement dahil sa pag-aayos ng gusali o mga pagbabago sa temperatura.​
Para sa mga gas branch pipe sa mga komersyal na kusina at pang-industriya na hurno, ang paglaban sa temperatura ng mga bellow ay maaaring umangkop sa mataas na temperatura na kapaligiran na malapit sa mga kalan, at ang kanilang anti-aging na pagganap ay iniiwasan ang pag-crack at pagtagas ng mga goma na hose dahil sa pangmatagalang paggamit.​
Espesyal na Gas at High-Purity Gas System​
Para sa paghahatid ng mga high-purity na gas (tulad ng ultra-high purity ammonia, silane) sa mga industriyang semiconductor at photovoltaic, ang mga bellow na may electrolytically polished na panloob na mga pader ay maaaring mabawasan ang contact pollution sa pagitan ng mga gas at pipeline, na tinitiyak ang kadalisayan ng gas (na umaabot sa 99.9999% o higit pa);​
Para sa mga pipeline ng gas sa laboratoryo (gaya ng mga carrier gas para sa mga gas chromatograph, mga espesyal na gas para sa spectral analysis), tinitiyak ng mababang adsorption ng bellow ang katatagan ng mga bahagi ng gas at pinapabuti ang katumpakan ng pang-eksperimentong data.​
Koneksyon ng Gas Storage at Processing Equipment​
Para sa koneksyon sa pagitan ng mga tangke ng imbakan ng gas, mga silindro, at mga vaporizer, mga balbula sa pagbabawas ng presyon, ang mga bellow ay maaaring sumipsip ng mga panginginig ng boses sa panahon ng pagpapatakbo ng kagamitan at protektahan ang pagganap ng sealing ng mga interface ng balbula;​
Para sa koneksyon sa pagitan ng liquid outlet pipe ng low-temperature na gas (tulad ng liquid nitrogen, liquid argon) na mga storage tank at vaporizer, ang bellow ay maaaring umangkop sa mga pagbabago sa temperatura mula sa mababang temperatura hanggang sa normal na temperatura, na iniiwasan ang mga bitak sa mga pipeline dahil sa thermal expansion at contraction.
Mga Pangunahing Puntos sa Pagpili at Mga Detalye ng Pag-install​
1. Scientific Selection​
Pagpili ng Materyal: Tukuyin ang materyal ayon sa mga katangian ng gas - 304 hindi kinakalawang na asero ay pinili para sa mga inert na gas at mga gas na panggatong; Ang 316/316L na hindi kinakalawang na asero ay pinili para sa mga kinakaing unti-unti na gas at mga gas na panggatong sa mga kapaligiran ng tubig-dagat; Ang low-carbon na hindi kinakalawang na asero (tulad ng 316L) na may electrolytically polished na panloob na mga dingding ay kinakailangan para sa mga high-purity na gas system.​
Rating ng Kalibre at Presyon: Pumili ng mga kalibre ng DN6-DN200 ayon sa daloy ng gas. Ang gumaganang presyon ay dapat tumugma sa presyon ng disenyo ng system (halimbawa, ang 1.6MPa rating ay karaniwang pinipili para sa mga sistema ng gas, at ang isang 6.4MPa o mas mataas na rating ay pinipili para sa mga pang-industriyang high-pressure na gas).​
Paraan ng Koneksyon: Ang sinulid na koneksyon (na may gas-specific sealant) ay karaniwang ginagamit sa mga sistema ng gas; Ang koneksyon ng flange (na may O-ring seal) ay kadalasang ginagamit sa mga sistema ng pang-industriya na gas; Ang mga joint ng VCR face seal ay pinili para sa mga high-purity na gas system upang matiyak ang zero leakage at kalinisan.​
Haba at Halaga ng Kompensasyon: Tukuyin ang haba ayon sa mga kinakailangan sa paglilipat ng pipeline, at magreserba ng axial o lateral compensation allowance (karaniwan ay ang halaga ng kompensasyon ay hindi lalampas sa 10% ng epektibong haba ng bellows) upang maiwasang maapektuhan ang seal dahil sa labis na pag-unat o compression.​
2. Mga Detalye ng Pag-install​
Pagbabawal sa Sunog at Paggamot sa Paglilinis: Bago i-install ang sistema ng gas, siguraduhing walang mga dumi sa pipeline upang maiwasan ang mga spark sa panahon ng pag-install; bago i-install ang high-purity gas system, linisin ang panloob na dingding ng bellows gamit ang absolute ethanol upang maalis ang mantsa at particle ng langis.​
Baluktot at Pag-aayos: Sa panahon ng pag-install, ang radius ng baluktot ay hindi dapat mas mababa sa halaga na tinukoy ng produkto (karaniwan ay 5-8 beses ang diameter ng pipe), at ipinagbabawal ang sapilitang pag-twist; ang mga fixed bracket ay itinatakda bawat 1.5-2 metro sa tuwid na seksyon, at ang mga guide bracket ay idinaragdag sa magkabilang dulo ng baluktot na seksyon upang maiwasan ang pagpapapangit na dulot ng sariling bigat ng pipeline.​
Pagtatak sa Surface Protection: Bago kumonekta, suriin ang flatness ng mga flange na mukha at sinulid na mga interface, at alisin ang mga burr at gasgas; ilapat ang gas-specific sealant na naaayon sa gas habang may sinulid na koneksyon (gaya ng PTFE sealing tape para sa gas), at pumili ng mga gasket na tugma sa gas para sa flange connection (tulad ng oil-resistant rubber gasket para sa gas, PTFE gasket para sa mga corrosive na gas).​
Pag-detect ng Leakage: Pagkatapos ng pag-install, dapat na isagawa ang leakage testing - ang tubig ng sabon ay inilalapat sa mga interface para sa pagtuklas ng bubble sa mga sistema ng gas; Ang mga helium mass spectrometer ay ginagamit sa pang-industriya na gas at high-purity gas system para matiyak na ang leakage rate ay nakakatugon sa mga kinakailangan ng system (gaya ng leakage rate ng high-purity gas system ≤1×10⁻¹¹ Pa·m³/s).​
Mga Benepisyo sa Application
Pagbutihin ang Kaligtasan ng System: Kung ikukumpara sa tradisyonal na galvanized steel pipe o rubber hose, ang panganib sa pagtagas ng stainless steel bellows ay nababawasan ng higit sa 95%, lalo na sa mga gas system na may mga nasusunog at sumasabog na gas tulad ng fuel gas at hydrogen, na maaaring makabuluhang bawasan ang mga potensyal na aksidente sa kaligtasan.​
Pahabain ang Buhay ng Serbisyo: Ang mga hindi kinakalawang na asero na materyales ay anti-aging at lumalaban sa kaagnasan, na may buhay ng serbisyo na higit sa 20 taon, na higit pa sa mga hose ng goma (1-3 taon) at ordinaryong bakal na tubo (8-10 taon), na binabawasan ang dalas ng pagpapalit at mga gastos sa pagpapanatili.​
Tiyakin ang Kadalisayan at Kalidad ng Gas: Sa mga sistema ng gas na may mataas na kadalisayan, maiiwasan nito ang pag-scrap ng produkto na dulot ng polusyon sa pipeline (tulad ng mga depekto sa mga semiconductor chip na dulot ng mga hindi malinis na gas) at mabawasan ang mga pagkalugi sa produksyon.​
Iangkop sa Masalimuot na Kondisyon sa Paggawa: Ang kakayahang umangkop sa kompensasyon ay nilulutas ang epekto ng pag-aayos ng gusali, panginginig ng boses ng kagamitan, at mga pagbabago sa temperatura sa mga pipeline, binabawasan ang pagpapanatili ng shutdown na dulot ng pagkasira ng pipeline, at pinapabuti ang katatagan ng pagpapatakbo ng system.​
Buod
Sa pamamagitan ng material adaptation, structural optimization, at precision machining, ang stainless steel bellows ay nakakamit ng komprehensibong performance ng "safe sealing, corrosion resistance at durability, at clean transmission" sa mga gas system. Maging ito ay conventional industrial gas, civil fuel gas, o high-demand na espesyal na gas system, maaari silang magbigay ng maaasahang mga solusyon sa paghahatid, na nagbibigay ng matatag na garantiya para sa ligtas at matatag na operasyon ng mga gas system.
