Ang isang high pressure expansion joint ay hindi lamang isang mas makapal na bellow. Dapat itong maglaman ng mataas na panloob na presyon habang sumisipsip pa rin ng thermal growth, vibration, at bahagyang misalignment. Sa isang kamakailang proyekto ng planta ng kemikal, ang air separation line ay nangangailangan ng ring-reinforced, pressure-balanced expansion joint dahil ang isang conventional single-ply bellows ay hindi makayanan ang kumbinasyon ng 80 bar pressure at malaking axial movement.
Sa gabay na ito, tinitingnan natin kung bakit naiiba ang isang high pressure expansion joint, kung paano basahin ang mga rating ng pressure at temperatura, kung saan ginagamit ang mga joints na ito, at kung ano ang nagiging sanhi ng pagkabigo ng mga ito. Makakakuha ka rin ng mga praktikal na pagsusuri sa pag-install at mga sagot sa mga tanong na pinakamadalas itanong ng mga mamimili.
Ano ang pinagkaiba ng high pressure expansion joint?
Ang isang expansion joint ay sumisipsip ng paggalaw. Kung ang presyon ay mababa, ang isang goma o tela na pinagsama ay maaaring gawin ang trabaho. Habang tumataas ang pressure, dapat labanan ng bellows wall ang hoop stress, pressure thrust, at ang panganib ng column instability kung minsan ay tinatawag na "squirm". Samakatuwid, ang isang high pressure expansion joint ay binuo gamit ang mga metal bellow, opsyonal na reinforcing ring, at kung minsan ay isang pressure-balanced na kaayusan na nagpapababa sa load na ipinadala sa mga anchor at nozzle.
Karaniwang mga hanay ng presyon ng pagtatrabaho para sa DN50 axial expansion joints
| Konstruksyon | Karaniwang presyon ng pagtatrabaho | Kapasidad ng paggalaw ng axial | Mataas-pressure na kaangkupan |
|---|---|---|---|
| goma | Hanggang 25 bar | High | Limitado |
| PTFE | Hanggang 20 bar | Katamtaman | Limitado |
| Metal single-ply unreinforced | Hanggang 40 bar | Katamtaman | Limitado |
| Metal single-ply reinforced | Hanggang 100 bar | Katamtaman | Oo |
| Multi-ply reinforced | Hanggang 160 bar | Katamtaman | Oo |
Ang pagpapatibay ng mga singsing ay isang pangunahing pagkakaiba. Ang mga ring-reinforced bellow ay may mga singsing na nilagyan sa mga ugat ng convolution upang mapataas ang rating ng presyon nang hindi ginagawang napakakapal ang pader na nawawalan ng flexibility. Ang mga disenyong may pressure-balanced ay gumagamit ng mga karagdagang bellow o tie rod upang kanselahin ang pressure thrust, na mahalaga sa mga high pressure lines kung saan ang mga end load ay maaaring umabot ng ilang tonelada.
Isometric view ng isang ring-reinforced high pressure expansion joint
Paano tukuyin ang isang high pressure expansion joint
Magsimula sa mga kondisyon ng serbisyo, hindi sa katalogo. Ang pressure rating lamang ay hindi sapat. Kailangan mong malaman ang presyon ng disenyo, temperatura ng disenyo, komposisyon ng likido, kinakailangang paggalaw, buhay ng pagkapagod, diameter ng tubo, at uri ng koneksyon sa dulo. Ang pitong parameter na ito ay bumubuo ng pinakamababang hanay para sa isang maaasahang detalye:
- Presyon sa pagpapatakbo at disenyo, kabilang ang mga surge at vacuum case.
- Disenyo at temperatura ng pagpapatakbo, kabilang ang mga start-up at shut-down cycle.
- Ang komposisyon ng likido, mga kinakaing unti-unti, at mga kinakailangan sa kalinisan.
- Axial, lateral, at angular na paggalaw mula sa thermal expansion.
- Kinakailangang cycle life at fatigue rating, karaniwang ipinahayag bilang mga cycle bawat taon.
- Nominal na diameter, kapal ng pader, at pamantayan ng koneksyon sa dulo.
- Magagamit na espasyo sa pag-install at ang lokasyon ng mga gabay sa tubo at mga anchor.
Ang rating ng presyon at temperatura ay dapat isaalang-alang nang magkasama. Sa mataas na temperatura, bumababa ang lakas ng ani, kaya mas mababa ang pinapahintulutang presyon. Sa 316L bellows, ang karaniwang derating curve ay nangangahulugan na ang pinagsamang rate para sa 100 bar sa 20°C ay maaaring limitado sa humigit-kumulang 70 bar sa 300°C. Ang huling pagpili ay dapat palaging naka-check laban sa detalyadong sheet ng pagkalkula ng tagagawa ng bellow.

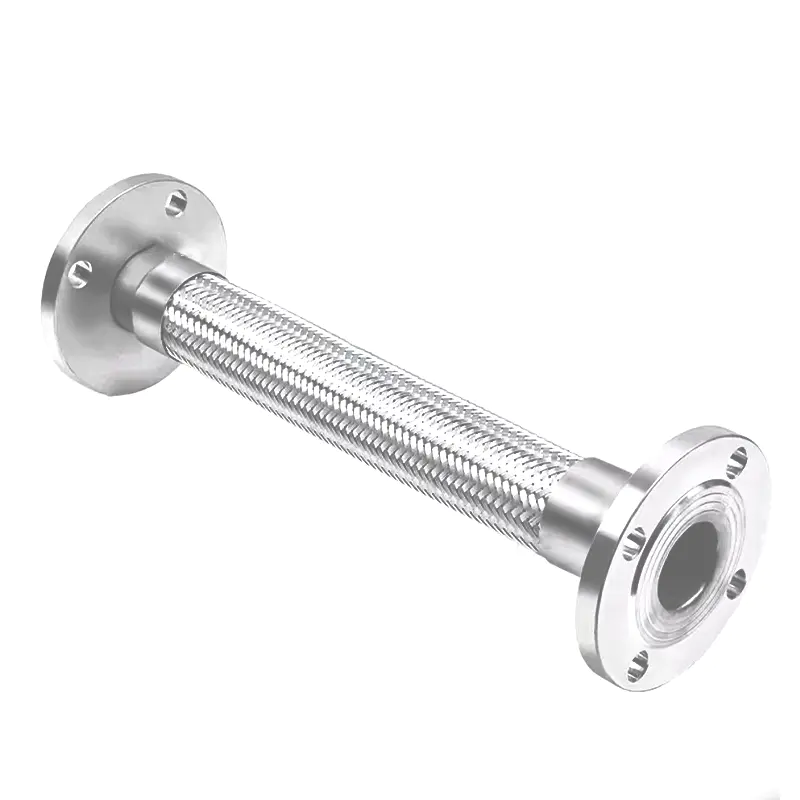

Flexible Metal Compensator Corrugated Expansion Joint para sa High Pressure Lines Ang stainless steel expansion joint na ito ay humahawak ng pressure hanggang 1.6 MPa at nababagay sa tubig, singaw, o langis. Isaalang-alang ito kapag ang thermal expansion ay nagbabanta sa mga flanges o pump, dahil ang mga bellow nito ay nakakabawas ng espasyo kumpara sa mga expansion loop. Tingnan ang Produkto → Kung saan ginagamit ang mga high pressure expansion joint
Ang mga high pressure expansion joint ay karaniwan sa mga proseso kung saan maaaring mag-overload ang thermal expansion sa mga pump, compressor, flanges, o equipment nozzle. Ginagamit din ang mga ito upang mabawasan ang espasyo kumpara sa mga expansion loop, na maaaring hindi praktikal sa mga linya ng mataas na presyon ng maliit na butas.
- Mga kemikal at petrochemical na halaman: air separation, process gas, at mga linya ng feed ng reactor.
- Power generation: steam, feedwater, at turbine bypass system.
- Industrial gas: compressor discharge at aftercooler na mga koneksyon.
- Pharmaceutical at biotechnology: high-purity process piping na nangangailangan ng madalas na temperature cycling.
- Marine at offshore: mga linya ng gasolina, haydroliko, at inert na gas.
Bakit nabigo ang high pressure metal bellow
Ang pinakakaraniwang dahilan ay ang pagkapagod sa pag-crack sa mga ugat ng convolution dahil sa paulit-ulit na cyclic na paggalaw o hindi tamang pag-install. Sa mga high pressure system, ang isa pang mahalagang failure mode ay squirm — isang biglaang lateral buckling ng bellows kapag lumampas ang internal pressure sa in-plane stability limit. Kabilang sa iba pang mga sanhi ang kaagnasan, pag-crack ng kaagnasan ng stress, pagguho, at panlabas na mekanikal na pinsala.
Bago ka mag-install ng kapalit, suriin karaniwang mga mode ng pagkabigo ng metal bellows at ihambing ang mga ito sa iyong kasaysayan ng pagpapatakbo.
- Nakakapagod na bitak mula sa paulit-ulit na thermal cycling.
- Mamilipit mula sa labis na presyon sa isang unreinforced bellows.
- Chloride stress corrosion cracking sa marine o mahalumigmig na kapaligiran.
- Ang water hammer at pressure ay lumampas sa rating ng disenyo.
- Mga maling pipe guide o anchor na pumipilit sa joint na tanggapin ang mga hindi sinusuportahang load.
- Inilapat ang metalikang kuwintas sa bubulusan sa panahon ng pag-install.
Mga pagsusuri sa pag-install at pagpapanatili
Karamihan sa mga high pressure expansion joint failure ay hindi problema sa disenyo; ang mga ito ay isang problema sa pag-install o suporta. Gamitin ang drawing ng pag-install ng manufacturer at kumpirmahin na ang mga pipe guide at anchor ay inilagay nang eksakto tulad ng ipinapakita.
- Alisin ang mga paghihigpit sa transportasyon pagkatapos lamang na maihanay ang joint at suportado ang piping.
- Suriin kung tama ang cold pull o pre-set na posisyon para sa inaasahang thermal movement.
- Siguraduhin na ang mga flange bolts ay pantay na torqued gamit ang tamang gasket.
- Huwag gamitin ang bubulusan upang itama ang misalignment ng pipe.
- Para sa serbisyo ng singaw o gas, tingnan kung may condensation at water slug bago magsimula.
- Siyasatin ang mga ibabaw ng bubulusan kung may mga dents, kaagnasan, o pagsusuot ng hindi bababa sa isang beses sa isang taon.
Kung nagpapasya ka pa rin sa pagitan ng isang metal compensator at isang alternatibo, ang artikulo sa pagpili sa pagitan ng mga metal hose at compensator makakatulong sa iyo na suriin ang mga trade-off.
Mga madalas itanong tungkol sa mga high pressure expansion joint
Q1: Ano ang high pressure expansion joint?
Ito ay isang flexible metal bellows assembly na ginagamit sa mga piping system para sumipsip ng thermal expansion, vibration, o minor misalignment habang tumatakbo sa mataas na internal pressure, karaniwang nasa itaas ng 25 bar.
Q2: Ano ang pressure rating ng isang metal expansion joint?
Ang rating ay depende sa diameter, materyal, bilang ng mga plies, reinforcing ring, at temperatura. Para sa isang maliit na DN50 axial bellow sa 316L, ang mga reinforced na disenyo ay maaaring umabot sa 100 bar o higit pa.
T3: Maaari bang sumipsip ng thermal expansion ang isang metal bellow?
Oo. Ang high pressure metal bellows ay partikular na idinisenyo upang sumipsip ng axial, lateral, at angular thermal movement habang nananatiling stable sa ilalim ng pressure. Ang mga halaga ng paggalaw ay ibinibigay sa data sheet ng gumawa.
Q4: Ano ang pagkakaiba sa pagitan ng expansion joint at ng bellow?
Ang isang bellow ay ang nababaluktot na corrugated na elemento. Ang expansion joint ay ang kumpletong assembly na kinabibilangan ng bellows, end fittings, at minsan reinforcing rings, tie rods, o covers.
Q5: Gaano katagal ang isang high pressure bellow?
Ang buhay ng serbisyo ay tinutukoy ng bilang ng ikot, temperatura, presyon, at kaagnasan. Ang isang mahusay na napiling bellow ay maaaring tumagal ng mga dekada sa mababang-cycle na thermal service, o mga buwan lamang kung pinapatakbo nang lampas sa fatigue rating nito.
Q6: Paano ko malalaman kung ang isang expansion joint ay nabigo?
Maghanap ng mga bitak, pagkawalan ng kulay, pitting, sirang reinforcing ring, o pagtagas malapit sa mga ugat ng convolution. Sa mga high pressure system, ang biglaang pagbabago ng hugis o pagyuko sa gilid ay nagpapahiwatig ng pamimilipit at nangangailangan ng agarang pagsara.
