Gabay sa Pagbili 2026
Ano ang a Flexible Plumbing Pipe
A nababaluktot na tubo ng pagtutubero ay isang corrugated o braided conduit na binuo upang ilipat ang tubig sa pagitan ng dalawang nakapirming punto habang pinahihintulutan ang vibration, thermal expansion at maliliit na misalignment na hindi masipsip ng matibay na tubo. Ang tampok na tumutukoy ay isang corrugated metal o composite core, kadalasang 304 o 316L na hindi kinakalawang na asero, na nakabalot sa isang tinirintas na panlabas na manggas na nagdadala ng working pressure load. Ang mga tubero at inhinyero ng pasilidad ay umaabot para sa kategoryang ito, na kadalasang nakagrupo sa ilalim ng mas malawak na label ng Water Piping at Hose Assemblies , sa tuwing ang isang koneksyon ay kailangang yumuko sa pamamagitan ng kamay sa halip na sa pamamagitan ng isang serye ng mga matibay na siko at unyon.
Kung ikukumpara sa copper tube o CPVC pipe, ang isang nababaluktot na linya ng tubig ay nagpapaikli sa pisikal na distansya na dapat sukatin at gupitin ng isang technician, dahil ang assembly mismo ay kumukuha ng maliliit na offset sa pagkakahanay. Ito ang dahilan kung bakit napakalawak na lumalabas sa likod ng mga lababo, pampainit ng tubig, washing machine, banyo, at boiler ang isang flexible water connector, at kung bakit nagsisilbing hose ng supply ng tubig ang mga mas mahahabang bersyon ng parehong construction sa mga mechanical room, hydronic heating loops at light industrial fluid transfer lines.
Konstruksyon ng Water Liner at Bakit Ito Mahalaga
Ang Corrugated Core
Ang liner ng tubig ay ang panloob na pressure bearing tube ng isang flexible plumbing pipe assembly. Karaniwan itong nabubuo sa pamamagitan ng pag-roll ng isang tuwid na haba ng hindi kinakalawang na bakal na strip sa isang tubo, hinang ang tahi, pagkatapos ay i-corrugating ang dingding sa isang tuluy-tuloy na helical o annular pattern. Ang corrugation na ito ay kung ano ang nagpapahintulot sa isang metal tube na baluktot nang paulit-ulit nang walang pag-crack, dahil ang bawat tagaytay ay gumaganap bilang isang maliit na bisagra na kumakalat ng baluktot na stress sa buong haba ng pipe sa halip na ituon ito sa isang punto.
Kapal ng Pader at Pag-uugali ng Pagbubuklod
Ang kapal ng pader sa karaniwang water liner ay mula sa humigit-kumulang 0.15 mm hanggang 0.30 mm depende sa klase ng working pressure at panlabas na diameter, na may mas makapal na pader na karaniwang pinipili para sa mga linya ng supply na nakakakita ng mas malawak na pressure swings. Ang isang maayos na nabuong liner ay nagpapanatili sa kanyang corrugation profile na pare-pareho sa buong pagtakbo, na nagpapanatili sa panloob na daloy ng landas na sapat na maayos upang maiwasan ang hindi kinakailangang kaguluhan at napaaga na pagkasira sa tuktok ng bawat corrugation.
Mga Material na Ginamit sa Flexible Plumbing Pipe at Water Piping at Hose Assemblies
Ang pagpili ng materyal ay nagbabago kung paano gumaganap ang isang tinirintas na hose ng tubig sa ilalim ng paulit-ulit na pagbaluktot, mga pagbabago sa temperatura at pagkakalantad sa iba't ibang mga kemikal ng tubig. Binabalangkas ng talahanayan sa ibaba ang mga bahaging tungkulin na kadalasang makikita sa isang kumpletong nababaluktot na tubo ng tubo at pakete ng Water Piping at Hose Assemblies.
| Component | Karaniwang Materyal | Karaniwang Papel | Mga Tala sa Kakayahang umangkop |
|---|---|---|---|
| Panloob na Liner | 304 Hindi kinakalawang na asero | Nagdadala ng daloy ng tubig at presyon ng pagtatrabaho | Magandang pangkalahatang kakayahang umangkop para sa karamihan ng mga panloob na linya ng supply |
| Panloob na Liner, higher grade | 316L Hindi kinakalawang na asero | Nagdadala ng daloy sa mas mataas na klorido o mahalumigmig na mga kapaligiran | Katulad na flexibility sa 304 na may dagdag na pitting resistance |
| Panlabas na Manggas | Nakatirintas na Hindi kinakalawang na Bakal na Kawad | Pinipigilan ang pagsabog ng presyon at pinangangalagaan ang liner | Nagdaragdag ng lakas habang pinapayagan pa rin ng weave pattern ang baluktot |
| Mga End Fitting | Tanso o Hindi kinakalawang na Asero | Ikinokonekta ang pagpupulong sa mga fixture o balbula | Nakapirming, hindi nababaluktot na seksyon sa bawat dulo |
| Opsyonal na Panlabas na Jacket | PVC o PE Coating | Nagdaragdag ng proteksiyon na takip sa ibabaw ng tirintas | Bahagyang pagbawas sa flexibility, makakuha ng proteksyon sa ibabaw |

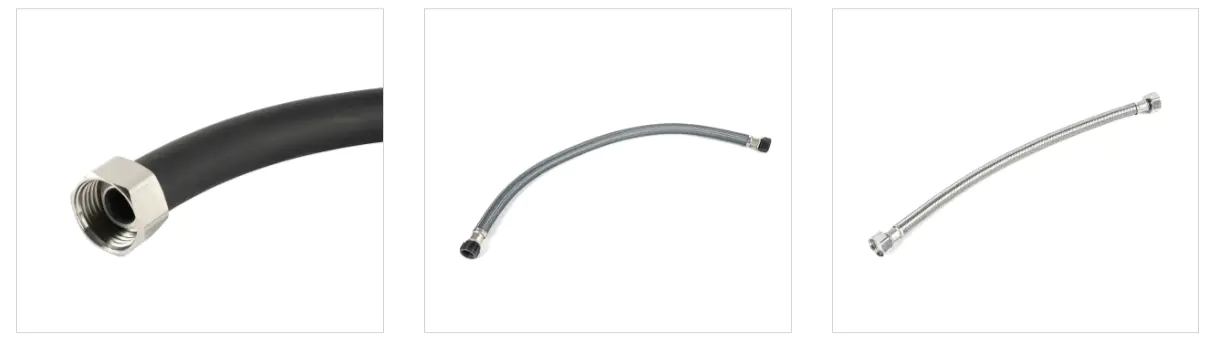

Mga Karaniwang Uri ng Flexible Water Connector at Braided Water Hose
Ang isang nababaluktot na konektor ng tubig ay karaniwang nakagrupo ayon sa nominal na diameter, dahil ang diameter ay malapit na sumasabay sa kabit o linya na dapat itong ihatid. Ang isang maikling three eighths inch connector ay nababagay sa isang solong gripo o angle stop, habang ang isang mas malawak na isang pulgadang water supply hose ay mas karaniwan sa isang buong line service run o isang mechanical room manifold. Ang chart sa ibaba ay nagpapakita ng pangkalahatang kaugnayan sa pagitan ng nominal na laki at ang konteksto ng pag-install kung saan ito lumilitaw nang madalas.
Paghahambing ng Pagganap sa Mga Karaniwang Opsyon sa Piping
Ang pagpili sa pagitan ng isang nababaluktot na tubo ng tubo, isang matibay na tubo na tanso at isang karaniwang goma na hose ay karaniwang nakasalalay sa kung paano gumaganap ang bawat isa sa ilang praktikal na katangian. Ang radar chart sa ibaba ay naglinya ng limang pamantayan nang magkatabi upang ang mga trade off ay mas madaling makita sa isang sulyap.
- Flexible Plumbing Pipe
- Matibay na Copper Pipe
- Karaniwang Rubber Hose
Bend Cycle at Fatigue Behavior ng Stainless Steel Water Liner
Dahil ang isang nababaluktot na tubo sa pagtutubero ay inaasahang bahagyang gumagalaw sa tuwing ang isang kabit ay sineserbisyuhan o isang gusali, tinitingnan ng mga inhinyero kung paano nananatili ang pagpupulong sa mga paulit-ulit na pagliko sa halip na husgahan ito sa isang solong static pressure test. Sinusubaybayan ng line chart sa ibaba ang isang pangkalahatang performance retention curve para sa isang stainless steel na water liner habang nag-iipon ang mga bend cycle, kaya naman ang isang malawak na bend radius sa panahon ng pag-install ay nakakatulong sa pagpapahaba ng kapaki-pakinabang na buhay ng serbisyo.
Corrosion Resistance ayon sa Material Grade
Ang corrosion resistance ay isa sa mga pangunahing dahilan kung bakit pinipili ang stainless steel braided hose sa isang plain steel o galvanized na alternatibo, lalo na sa mahalumigmig na mga mechanical room o coastal installation kung saan mas mataas ang exposure sa chloride. Ang tsart sa ibaba ay naglalagay ng apat na karaniwang grado ng materyal sa isang relatibong sukat ng pagtutol para sa mabilis na paghahambing.
Gabay sa Pag-size para sa Hose ng Supply ng Tubig at Flexible Water Line
Ang pagkuha ng diameter at haba nang tama sa unang pagtatangka ay nakakatipid ng isang pabalik na biyahe sa supply counter. Pinapangkat ng reference table sa ibaba ang isang flexible na linya ng tubig ayon sa nominal na diameter sa tabi ng uri ng koneksyon at punto ng paggamit na kadalasang ipinares dito.
| Nominal na Diameter | Karaniwang Saklaw ng Haba | Karaniwang Uri ng Koneksyon | Karaniwang Punto ng Paggamit |
|---|---|---|---|
| 3/8 in | 9 in hanggang 20 in | Compression x Compression | Angle stop sa gripo |
| 1/2 in | 9 in hanggang 24 in | Compression x Compression | Toilet tank fill valve |
| 3/4 in | 36 in hanggang 72 in | May sinulid na pagkabit | Inlet ng washing machine |
| 1 in | 12 in hanggang 60 in | May sinulid na pagkabit or flange | Pampainit ng tubig o manifold |
| 1.25 in hanggang 2 in | Custom na haba | Flanged o welded dulo | Pamamahagi ng mekanikal na silid |
Hakbang sa Hakbang na Gabay sa Pag-install
Ang isang nababaluktot na tubo ng tubo ay nagbibigay ng gantimpala sa maingat na paghawak sa panahon ng pag-install, dahil karamihan sa mga maagang pagtagas ay bumabalik sa isang nagmamadaling koneksyon sa halip na isang may sira na bahagi. Ang pagkakasunud-sunod sa ibaba ay sumasaklaw sa pangkalahatang pagkakasunud-sunod ng mga operasyon para sa isang tipikal na koneksyon ng kabit.
-
I-shut Off at Alisin ang Presyon
Isara ang upstream na supply ng tubig at alisin ang natitirang presyon sa pinakamalapit na bukas na kabit bago idiskonekta ang anumang umiiral na linya.
-
Suriin ang mga Port
Suriin ang parehong mga port ng koneksyon para sa pinsala, mga debris o lumang sealant na nalalabi, at linisin ang mga ibabaw ng sealing gamit ang isang tuyong tela.
-
Piliin ang Tamang Assembly
Pumili ng nababaluktot na tubo ng tubo o hose ng suplay ng tubig na may sukat upang tumugma sa port thread at sa haba ng pagtakbo na kailangan, na nagbibigay-daan sa isang banayad na kurba sa halip na isang mahigpit na fold.
-
Thread at Higpitan
I-thread ang fitting papunta sa port hanggang sa masikip, pagkatapos ay isulong gamit ang isang wrench isang kontroladong quarter hanggang kalahati ay lampasan ng mahigpit ang kamay, iniiwasan ang over torque sa braided nut.
-
Ruta na may Malapad na Baluktot
Iruta ang pagpupulong upang ang radius ng liko ay manatiling malawak at ang liner ay hindi mabaluktot, mapilipit o madiin sa isang matalim na gilid.
-
Ibalik ang Supply at Suriin
Ibalik ang supply ng tubig nang paunti-unti at suriin ang bawat punto ng koneksyon para sa pag-agos bago isara ang nakapalibot na cabinet o wall access.
-
Suriin muli Pagkatapos ng Unang Paggamit
Suriin muli ang koneksyon pagkatapos ng unang buong araw ng paggamit, dahil ang mga fitting ay maaaring tumira nang bahagya habang ang water liner ay umuupo laban sa sealing washer.
Kung saan Ginagamit ang Flexible Plumbing Pipe at Water Liner
Ang same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
Pagtutubero sa Bahay
Pagkonekta ng mga gripo, palikuran, pampainit ng tubig at washing machine kung saan pinakamahalaga ang mabilis at ilaw ng kasangkapan.
-
Building Heating System
Hydronic heating loops kung saan ang nababaluktot na linya ng tubig ay sumisipsip ng thermal expansion sa pagitan ng matibay na header pipe at mga indibidwal na radiator o fan coil unit.
-
Pasilidad ng Healthcare Piping
Ang mga setting kung saan ang higpit at mas mahabang agwat ng serbisyo ay binabawasan kung gaano kadalas kailangan ang pag-access sa pagpapanatili sa likod ng mga natapos na pader.
-
Pang-industriya na HVAC
Mga koneksyon sa chiller at air handling kung saan ang vibration mula sa umiikot na kagamitan ay nangangailangan ng flexible na water connector sa halip na isang matibay na joint.
Pagpili ng Custom Flexible Plumbing Pipe Manufacturer
Ang pagkuha mula sa isang custom na flexible na tagagawa ng tubo sa halip na isang pangkalahatang supplier ng hardware ay karaniwang may katuturan kapag ang isang proyekto ay nangangailangan ng hindi karaniwang haba, mga partikular na end fitting o mas mataas na dami ng order. Nakakatulong ang ilang praktikal na checkpoint na paliitin ang paghahanap sa mga opsyon sa supplier ng stainless steel braided plumbing hose.
- Kumpirmahin na ang pabrika ay makakagawa ng eksaktong diameter, haba at angkop na kumbinasyon sa halip na mag-stock lamang ng isang nakapirming catalog.
- Humingi ng mga sample na pagtitipon upang suriin ang pagkakapareho ng corrugation at higpit ng tirintas bago gumawa sa isang buong order.
- Suriin ang testing equipment sa site, dahil ang air tightness at burst testing capability ay higit na nagsasabi tungkol sa consistency kaysa sa spec sheet lang.
- Talakayin nang maaga ang OEM flexible water supply hose packaging at labeling kung ang mga assemblies ay magdadala ng pribadong brand.
- Tingnan ang kakayahang tumugon sa yugto ng pagsa-sample bilang pangkalahatang tagapagpahiwatig kung paano haharapin ng isang tagagawa ng braided flexible water connector ang mga kahilingan sa pagbabago sa panahon ng produksyon.
Ang ilang mga mamimili ay tumitingin sa isang flexible plumbing pipe factory China base kapag lumaki ang mga kinakailangan sa volume, higit sa lahat dahil sa konsentrasyon ng corrugation, braiding at fitting na kakayahan sa pagpupulong sa loob ng isang rehiyon ng supply, na nagpapaikli sa coordination chain sa pagitan ng pagbuo, pagsubok at pag-iimpake.
Pangkalahatang-ideya ng Kakayahang Paggawa
Ang Haoyin (Ningbo) Bellows Technology Co., Ltd. ay nagdidisenyo at gumagawa ng mga hindi kinakalawang na asero na bellow at nababaluktot na koneksyon na mga asembliya para sa pagtutubero, pagpainit at mga aplikasyon ng gas. Ang pasilidad ay nakaupo sa isang 35 mu site na may 18,000 metro kuwadrado ng standardized workshop space na nakatuon sa pagbuo, pagtitirintas, pag-aayos ng pagpupulong at pagtatapos.
- 4M Mga metro ng hindi kinakalawang na asero corrugated pipe na ginawa bawat taon
- 120 Mga empleyado sa buong forming, braiding at assembly lines
- 20 Mga dedikadong teknikal na tauhan na sumusuporta sa disenyo at pagsubok
- 18,000 Mga square meters ng standardized workshop space
Ang research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
Mga Tip sa Pagpapanatili upang Pahabain ang Buhay ng Serbisyo
- Siyasatin ang nakikitang flexible water connector assemblies para sa kalawang sa ibabaw, kinking o umbok kahit isang beses sa isang taon.
- Iwasan ang pagpinta sa ibabaw ng isang tinirintas na hose ng tubig, dahil ang nakulong na kahalumigmigan sa ilalim ng pintura ay maaaring mapabilis ang kaagnasan sa ibabaw.
- Ilayo ang mga assemblies mula sa matutulis na mga gilid ng cabinet o mga shelf bracket na maaaring makasira sa panlabas na tirintas sa paglipas ng panahon.
- Palitan ang isang hose ng supply ng tubig na nagpapakita ng anumang nakaumbok, dahil kadalasang ito ay nagpapahiwatig ng isang liner na nagsimulang humiwalay mula sa braid reinforcement.
- Suportahan ang mahabang pahalang na pagtakbo sa pagitan upang ang water liner ay hindi nagdadala ng sarili nitong timbang na hindi sinusuportahan sa mahabang panahon.
Mga Madalas Itanong
-
Q1. Ano ang isang nababaluktot na tubo ng tubo
Ang nababaluktot na tubo ng tubo ay isang corrugated na metal o composite tube, na kadalasang pinalalakas ng isang tinirintas na panlabas na manggas, na binuo upang ikonekta ang dalawang punto ng pagtutubero habang nakayuko upang sumipsip ng paggalaw at maliit na misalignment.
-
Q2. Ano ang isang flexible water liner
Ang water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. Ano ang isang tinirintas na hose ng tubig
Ang isang tinirintas na hose ng tubig ay nagpapares ng isang corrugated liner na may isang panlabas na layer ng pinagtagpi na hindi kinakalawang na asero na wire na nagpapatibay sa assembly laban sa gumaganang pressure habang pinapayagan pa rin itong yumuko.
-
Q4. Ano ang hose ng supply ng tubig
Ang water supply hose ay ang pangkalahatang termino para sa flexible connector run sa pagitan ng shutoff valve o supply line at isang fixture gaya ng faucet, toilet o appliance.
-
Q5. Paano ka mag-install ng nababaluktot na tubo ng tubo
Isara ang supply ng tubig, i-thread ang fitting sa pamamagitan ng kamay hanggang sa masikip, pagkatapos ay higpitan ang isang kontroladong karagdagang quarter hanggang kalahating pagliko gamit ang isang wrench habang pinapanatili ang katawan ng pipe na walang mga kink.
-
Q6. Gaano dapat kasikip ang hose ng supply ng tubig
Ang connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
Q7. Maaaring baluktot ang mga nababaluktot na hose
Oo, iyon ang kanilang pangunahing pag-andar, kahit na ang bawat pagpupulong ay may pinakamababang radius ng liko, at ang pagtitiklop nito nang mas matalas kaysa sa radius na iyon ay maaaring ma-stress ang liner at paikliin ang buhay ng serbisyo nito.
-
Q8. Maaari bang pahabain ang mga nababaluktot na hose ng tubig
Ang pagpapahaba ng isang run ay karaniwang nangangahulugan ng pagpapalit ng assembly ng mas mahaba kaysa sa pagdugtong ng dalawang hose, dahil ang mid run coupling ay nagdaragdag ng isa pang potensyal na leak point.
-
Q9. Anong sukat ng produksyon ang nasa likod ng mga pagtitipon na ito
Ang mga pasilidad na gumagawa ng kategoryang ito sa sukat, tulad ng Haoyin, ay karaniwang nagpapatakbo ng tuluy-tuloy na pagbuo at mga linya ng tirintas na may kakayahang ilang milyong metro ng corrugated pipe na output bawat taon.
-
Q10. Nananatili bang kasangkot ang technical team pagkatapos ng yugto ng disenyo
Sa isang mahusay na organisadong operasyon ng pagmamanupaktura, ang mga teknikal na tauhan ay nananatiling kasangkot mula sa disenyo ng istruktura sa pamamagitan ng pagsubok at suporta sa produksyon sa halip na umalis kapag natapos na ang pagguhit.
